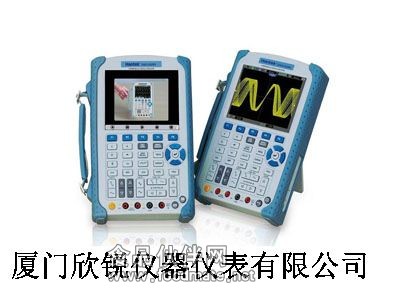

DSO1202B手持示波表

特點概述：

高帶寬示波器60MHz-200MHz，1GSa/s采樣率，6000計數帶模擬條圖的萬用表;
內置視頻幫助功能和4G SD卡
1M存儲深度。
>高刷新率（2500Sa/s);
5.6英寸TFT彩色LCD屏，高分辨率（640*480），雙窗口設計--更清晰、更詳細。
具有強大的一鍵設置功能，可以自動設置和優化顯示波形的位置、范圍、時基和觸發。
易操作的內置多語言幫助系統快捷菜單。
32種自動測量功能。
波形數學運算：加、減、乘、除。
記錄和回放功能。
自動光標規矩測量功能。
XY模式。
內置FFT功能，可以將時域信號轉換為頻域信號來測量系統的諧波分量和扭曲變形。
波形存儲功能可以捕獲和回放通道1和通道2的輸入波形，記憶長度為1000幀。
Pass/Fail功能：比較未知輸入波形與存儲波形。
波形平均模式。
集成USB Host & Device 全速2.0, 支持U盤存儲，RS-232/LAN選配，方便組網及遠程控制。
>尺寸：245長X163寬X52高，便于攜帶。

型號 DSO1202B DSO1102B DSO1062B
模擬帶寬  200MHz  100MHz  60MHz
通道數  2
實時采樣率  1GSa/s
等效采樣率  25GSa/s
存儲深度  單通道存儲深度1M采樣點，雙通道512K，另有雙通道4K、40K、512K可選
上升時間  ≤1.7ns  ≤3.5ns  ≤5.8ns
時基精度  ±50ppm
時基范圍（s/div）  2ns/div-40s/div   4ns/div-40s/div   4ns/div-40s/div
視頻幫助  --
存儲卡  --
輸入阻抗  10MΩ
垂直靈敏度范圍  2mV/div～5V/div （在BNC輸入處）
垂直分辨率  8bit
垂直位移范圍  ±50V(5V/div), ±40V(2V/div～500mV/div),
±2V(200mV/div～50mV/div)，±400mV(20mV/div～2mV/div)
直流增益精度  2mV/div～5mV/div ±4% (采樣或平均值采樣),
10mV/div～5V/div ±3% (采樣或平均值采樣)
帶寬限制  20MHz
觸發類型  邊沿，脈寬，視頻，斜率，超時，交替，
觸發源  CH1, CH2,
波形計算  +,-,x,÷,FFT,反向
光標測量 手動模式：光標間的電壓差△V； 光標間的時間差△T； △T的倒數，以Hz為單位（1/△T）；追蹤模式：波形點的電壓值和時間值
自動測量  頻率、周期、平均值、峰峰值、均方根、值、值、上升時間、下降時間、正頻寬、負頻寬、上升沿相位差、下降沿相位差、正占空比、負占空比、底端值、頂端值、中間值、幅值、過沖、預沖、周期平均值、周期均方值、下降沿過沖、上升沿預沖、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
萬用表分辨率  6,000 Counts
萬用表功能  電壓，電阻，電流，電容，通斷，二極管
萬用表輸入電壓  AC: 600V, DC: 800V
萬用表輸入電流  AC:10A , DC: 10A
萬用表輸入電阻  10MΩ
屏幕  5.6"TFT 16位真彩液晶屏，640*480 分辨率
尺寸  長：（245mm） 寬：（163mm）高：（52mm）
重量  不含包裝：1.3KG
標配探頭  標配2支PP200無源探頭  標配2支PP150無源探頭  標配2支PP80無源探頭
