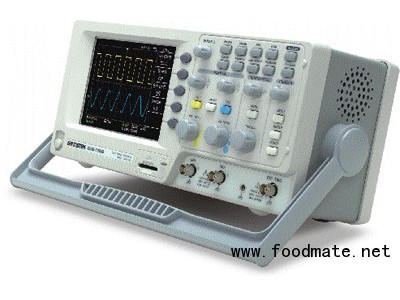

詳細技術指標
| 垂直系統 | | 通道數 | 2 | | 帶寬 | DC ~ 40MHz (-3dB) | | 上升時間 | <約14ns | | 靈敏度 | 2mV/div ~ 5V/div (1-2-5 步進) | | 精確度 | ±(3% x |讀出數值|+0.1 div + 1mV) | | 輸入耦合 | AC, DC & 接地 | | 輸入阻抗 | 1M±2%, ~16pF | | 極性 | 正向 ，反向 | | 輸入 | 300V (DC+AC peak), CATII | | 波形信號處理 | + , - , FFT | | 偏移范圍 | 2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V | | 帶寬限制 | 20MHz (-3dB) | | 觸發系統 | | 觸發源 | CH1 , CH2 ,線性 , 外部觸發 | | 觸發模式 | 自動, 普通, 單次, TV, 邊沿, 脈沖寬度 | | 觸發耦合 | AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 | | 靈敏度 | DC ~ 25MHz : 約 0.5div 或 5mV | | 外部觸發 | | 范圍 | ±15V | | 靈敏度 | DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV | | 輸入阻抗 | 1MΩ±2% , ~ 16pF | | 輸入 | 300V (DC AC peak) , CATII | | 水平系統 | | 掃描范圍 | 1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div | | 顯示模式 | 主時基, 窗口, 窗口放大, 滾動, X-Y | | 準確度誤差 | ±0.01% | | 前置觸發 | 10 div | | 后置觸發 | 1000 div | | X-Y 模式 | | X-軸輸入 | 通道 1 | | Y-軸輸入 | 通道 2 | | 相位移 | ±3° 在 100kHz | | 信號獲取系統 | | 實時采樣率 | 250MSa/s | | 等效采樣率 | 25GSa/s | | 垂直分辨率 | 8 位 | | 記錄長度 | 4K 點 | | 獲取模式 | 采樣, 峰值偵測, 平均 | | 峰值測量 | 10ns (500ns/div ~ 10s/div) | | 平均次數 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | | 游標及測量系統 | | 電壓測量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | | 時間測量 | 頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比 | | 游標測量 | ΔV
ΔT | | 自動計數 | 分辨率: 6 位
精確度: ±2%
信號源:除視頻觸發模式下，所有可用觸發源 | | 控制面板功能 | | 自動設定 | 自動調整垂直系統，水平系統，觸發電平 | | 存儲 | 高達15組測量條件 | | 波形存儲 | 15 組波形 | | 顯示系統 | | TFT LCD | 5.6 英寸 | | 顯示分辨率 | 234 x 320 點 | | 顯示格線 | 8 x 10 格 | | 顯示亮度 | 可調整 | | 接口 | | USB 接口 | USB1.1 & 2.0 全速兼容 (打印機和FLASH盤不支持) | | SD 卡插槽 | 圖像 (BMP), 波形數據 (CSV), 和設置 (SET) | | 電源 | | 線性電壓范圍 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應 | | 其他功能 | | 多國語言菜單 | 有 | | 在線幫助 | 有 | | 附件 | | | 用戶手冊 x 1
電源線 x 1
GTP-060A-2 探棒(10:1/1:1) x 2 | | 尺寸和重量 | | | | 310(W) x 142(H) x 140(D)mm
約 2.5kg | 特點
40 MHz 帶寬
2 輸入通道
250MSa/s 實時采樣率和 25GSa/s 等效采樣率
4k存儲深度/CH
最快10ns的峰值偵測
15組的面板設定和波形存儲/調出
5.6" TFT 真彩顯示
19 組自動測量
時基數: 1nS ~ 10nS/div
USB 接口
數學運算 - 加, 減, FFT
6-位實時頻率計數器
|
