ETCR3000數字式接地電阻測試儀一、產品簡介 ETCR3000數字式接地電阻測試儀專為現場測量接地電阻而精心設計制造的，采用數字及微處理技術，3線或2線法測量接地電阻，具有的線阻校驗功能、抗干擾能力和環境適應能力，確保長年測量的高精度、高穩定性和可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。 ETCR3000數字式接地電阻測試儀具有的線阻校驗功能，對現場低值接地電阻測量更精確，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不良引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。 儀表由主機、監控軟件、測試線、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲400組數據，通過監控軟件實現歷史查詢與在線實時監控功能，動態顯示，具有、、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格
| 功 能 | 接地電阻測量，對地電壓測量，低值電阻測量 |
| 電 源 | DC 9V 鋅錳干電池 R14S 1.5V 6節；可連續待機300小時 |
| 測量方式 | 精密三線測量、簡易兩線測量 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流3mA Max，820Hz；對地電壓：平均值整流 |
| 數據模式 | 平均值、值、值 |
| 線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差， 使接地電阻測量更準確。 |
| 顯示模式 | 4位超大LCD顯示，藍屏背光，LCD尺寸：128mm×75mm；顯示域：124mm×67mm |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| 接地電阻 | 量程：0.01Ω～2000Ω；分辨力：0.01Ω；精確度：±1%rdg±3dgt |
| 接地電壓 | 量程：0～600V AC；分辨力：1V；精確度：±1%rdg±3dgt |
| 儀表尺寸 | 高寬厚：215mm×190mm×95mm |
| 測試線長 | 3條：紅色20m，黃色10m，綠色5m各1條 |
| 簡易測試線 | 2條：紅色1.6m，綠色1.6m各1條 |
| 輔助接地棒 | 2根：φ10mm×150mm |
| 測量時間 | 對地電壓：3次/秒；接地電阻：5秒/次 |
| 測量次數 | 5000次以上(20Ω檔測量10Ω，測1次，停25秒再測) |
| 線路電壓 | 測量對地電壓：AC 600V以下測量 |
| RS232接口 | 具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 通 訊 線 | RS232通訊線1條，長1.5m |
| 數據存儲 | 400組，閃爍顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 數據查閱 | 數據查閱功能：“READ”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 電池電壓 | 當電池電壓降到約7.8V時，電池電壓低符號“ ”顯示，提醒更換電池。 |
| 功 耗 | 背光：25mA Max；待機: 25mA Max(背光關閉)； 測量：70mA Max(背光關閉) |
| 質 量 | 1443g(含電池) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 接地電阻：E-P、E-C各端口間AC 280V/3秒 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
| 隨機附件 | 儀表：1件；接地針：2件；測試線：3件；簡易測試線：2件；RS232通訊線：1根；光盤：1件；儀表袋：1件 |

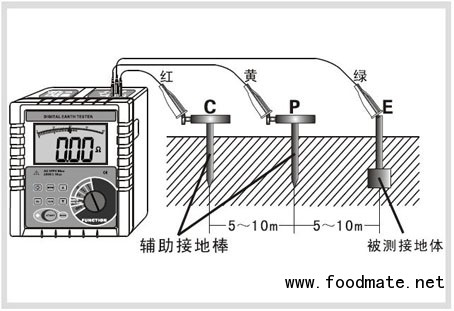

三．現場應用
