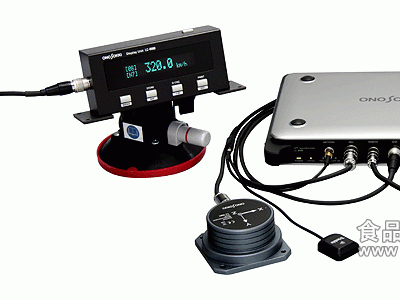

| LC-8100 車速計測系統 |
| LC-8100是利用GPS原理的車速計測系統，能高精度測量車輛的水平方向的行駛速度和行駛距離。測量結果更新頻率100 Hz，時間延遲5 ms以內，適合于從低速試驗到加減速試驗以及制動試驗的廣范圍試驗類型。小型輕量緊湊的計測系統便于在車輛上的設置使用。 標準配備IMU(慣性測量單元)，在衛星信號狀態欠佳（有效接收衛星數不足）的環境條件下，也能確保穩定地進行計測。另外，通過電腦可以進行GPS相關的各種參數及計測條件的設定，測試的速度，距離等數據也可表示并保存。 LC-8100可以根據測試的要求，選配多種選配功能，進行多種多樣的測試與試驗。 |
特長
采用GPS方式，試驗不受路面狀況的影響
的GPS處理器和IMU(慣性測量單元)相結合，達到測量結果更新頻率100 Hz，時間延遲5 ms以內
在衛星信號狀態欠佳（有效接收衛星數不足）的環境條件下通過IMU(慣性測量單元)也能確保穩定地進行計測
測量結果的時間延遲非常小僅5 ms以內可適合于加減速試驗以及制動試驗的廣范圍試驗
選配功能提供垂直方向速度測量，3方向加速度/角度等測量功能
從數據導入保存到加減速試驗等各種車輛試驗提供多種測試應用選配軟件。
緊湊的結構設計
具有可追蹤校準體系

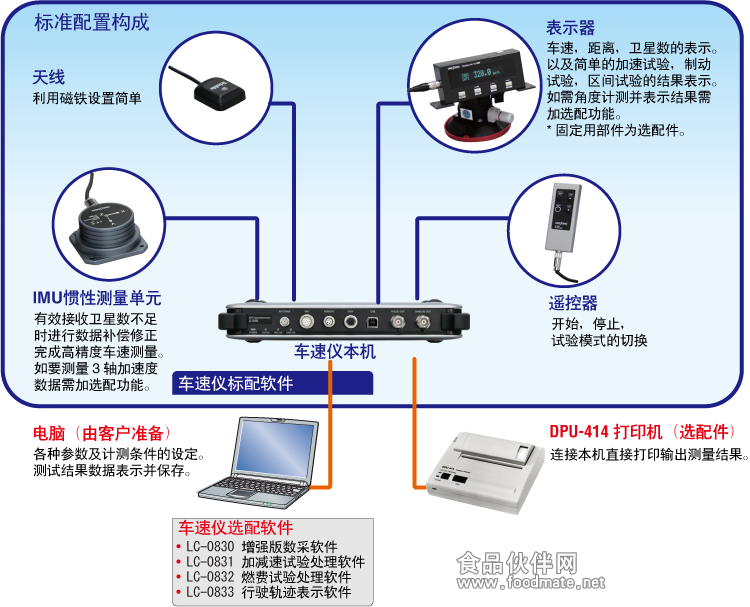

測量系統構成
|
|
|
|

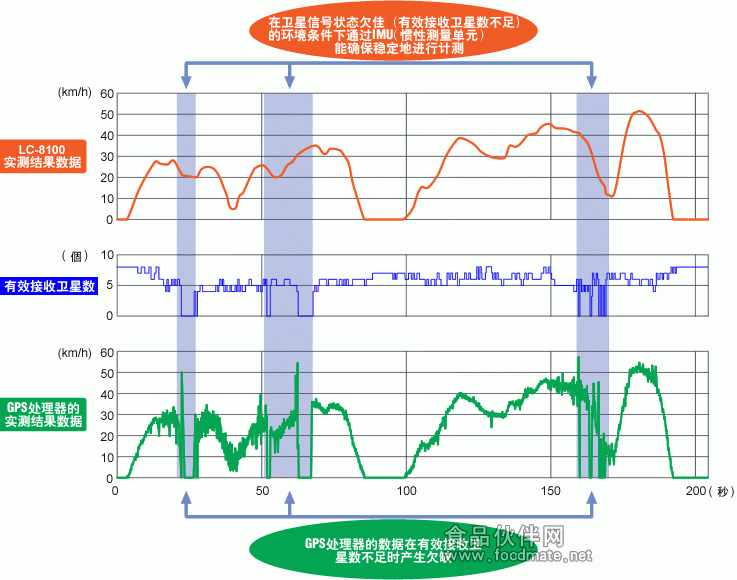

輸出數據的實例
|
|
測量功能
| LC-8100 GPS 車速儀（本機） |
|
| LC-8100 GPS 車速儀（本機，標配處理軟件） |
|
| LC-0811 CAN規格數據輸出功能（選配件） |
|
| LC-0821 IMU數據輸出功能（選配件） |
|
| LC-0822垂直方向測量功能功能（選配件） |
|
| LC-0830 增強版數采軟件（選配軟件） |
|
| LC-0831 加減速試驗處理軟件（選配軟件） |
|
| LC-0832 燃費試驗處理軟件（選配軟件） |
|
| LC-0833 行駛軌跡表示軟件（選配軟件） |
|
| ♦1：MFDD 是Mean Fully Developed Deceleration（平均飽和減速度）的簡略表示 |
簡要規格
LC-8100 車速儀本機
| 速度測量范圍 | 0.1 ～ 500.0 km/h | |
| 精度 | 水平速度 | ±0.1 km/h(速度：30 km/h 以上) ♦1 |
| 水平距離 | ±0.05 %（測量距離：300 m以上，速度：30 km/h 以上）♦2 | |
| 數據更新頻率 | 100 Hz | |
| 模擬（速度） 輸出 | 電壓范圍 | 0 ～ 10 V/0 ～ 500 km/h |
| 線性度 | ±0.2 %以內 | |
| 輸出延遲 | 5 ms以內 | |
| 脈沖（距離） 輸出 | 分辨率 | 1，5，10 mm/P 可選擇 |
| 輸出電平 | TTL | |
| 外部觸發輸入輸出 | 輸入：開始，停止（無電壓接點，有電壓接點） 輸出：閾門信號 | |
| 電腦通信接口 | USB 2.0 | |
| 本機測量功能 | 標準 | ·水平方向速度與距離 ·水平方向的區間測量（測量開始-測量停止間的時間，移動距離，速度數據） ·簡易起步加速試驗（到達設定距離時的時間） ·簡易制動試驗（MFDD，初始速度，停止時間/距離） ·保存表示值功能 |
| 選配 | ·垂直方向（坡度，距離，速度）測量 ·3軸加速度，角度，角速度測量輸出 ·垂直方向的區間測量（配置垂直方向測量功能時） ·支持CAN規格通信功能（可輸出速度，距離，衛星數，DOP（精度劣化系數），經緯度，坡度，觸發信息，3軸加速度·角度·角速度） | |
| 軟件 | 標準 | ·數據輸出，GPS，IMU，測試的條件參數設定 ·水平方向的行駛速度，行駛距離，行駛方位，經緯度，衛星狀況等表示 ·上述測量數據的采集保存（數據采集保存表示頻率為100 Hz） |
| 選配 | ·增強數據采集功能（本機選配測量數據，外部輸入數據的保存，表示。數據采集頻率為100 Hz） ·加減速試驗（加速，制動，惰行）功能（包括時間，速度，距離等相關數據以及MFDD計算結果等數據） ·燃費試驗功能（使用流量計的試驗） ·行駛軌跡測量功能（圖形表示行駛中的相對位置） | |
| 一般 | 電源 | DC 9 ～ 32 V/AC 100 ～ 240 V （使用AC電源適配器時：選配件） |
| 電源消耗 | 30 VA | |
| 使用溫度范圍 | 0 ～ 50 °C | |
| 附屬品 | 天線（LC-0720），表示器（LC-0080），IMU（LC-0081），遙控器（LC-0083），以及配套電纜，DC電源電纜，USB電纜，標準配置軟件，IMU固定用具。 | |
| 重量 | 約 1.4 kg | |
| 外觀尺寸 | 271（W）×217（D）×48（H） mm | |
| ♦1：水平方向的行駛速度30 km/h以上，有效接收衛星數8個以上時的測量精度。有效接收衛星數4個以上并且不存在信號多徑現象時，測量精度為±0.6 km/h以內。 |
工作環境（配套計算機）
| CPU | Intel Core 2 Duo / 2 GHz 以上 |
| OS | Windows XP（SP3）/ 7[32 bit] |
| 內存 | 512 MB以上 |
| 硬盤 | 80 GB 以上 |
| 顯示器 | 1024 × 768 以上 |
| USB | 1 接口以上 |
| * Windows® XP、Windows® 7 是微軟公司在美國和/或其他國家或地區的商標或注冊商標。 |
LC-0080 表示器
| 顯示方式 | 熒光顯示器（綠色） |
| 功能 | 表示參數設定，試驗開始與試驗停止指示，保存指示。 速度，距離，有效接收衛星數等信息的表示，試驗結果的表示。 可選擇1行或2行表示模式。 5擋亮度調節設定可能 可以使用前部擋風玻璃安裝附件LC-0740（選配件）。 可以對數字式打印機DPU-414（選配件）進行輸出打印指示。 |
| 重量 | 約 300 g |
| 外觀尺寸 | 約 179（W）×50（D）×71（H） mm |
LC-0081 IMU 慣性測量單元（測量值的輸出需配LC-0821（選配件））
| 加速度 | 線性度 | 0.2 %/F.S |
| 測量范圍 | ±98 m/s2 | |
| 角速度 | 線性度 | 0.1 %/F.S |
| 測量范圍 | ±150°/sec | |
| 重量 | 約 250 g | |
| 外觀尺寸 | 79（W）×79（D）×40（H） mm | |
LC-0083 遙控器
| 功能 | 試驗開始與結束指示 表示數據的總清 |
| 開關鍵 | START，STOP，RESET，SELECT |
| 重量 | 約 80 g |
| 外觀尺寸 | 45（W）×20（D）×115（H） mm |
LC-0810 外部信號輸入單元（選配件）
| 模擬信號輸入 | 8 通道（BNC × 4，D-Sub15 pin × 1），輸入電壓：±10 V/±20 V |
| 脈沖信號輸入 | 2 通道（BNC × 2）,TTL |
| 測量功能 | 可選擇脈沖計數與頻率 |
| 輸出電源 | 1 通道DC 12 ± 2 V（約 4VA以內） |
| 重量 | 約 700 g |
| 外觀尺寸 | 271（W）×217（D）×76（H） mm（與LC-8100配套使用時） |

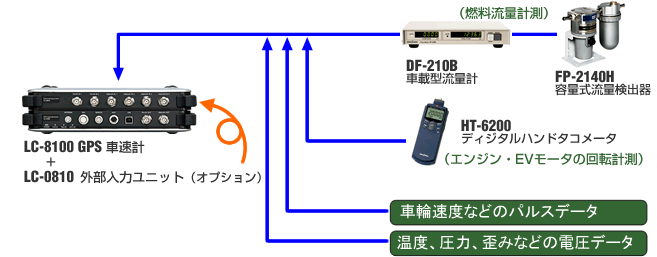

配套使用實例
|
LC-0811 CAN 規格輸出功能（選配件）
| 規格 | 支持Ver.2.0B |
| 數據 | ID識別碼可任意設定，匯總速度，距離，衛星數等相關信息數據 |
| 附屬品 | D-Sub 9 pin 接插件 |
其他選配件
| 型號 | 名稱 |
| LC-0730 | 車輛點煙器電源電纜 |
| LC-0740 | 前部擋風玻璃安裝附件 |
| LC-0813 | 攜帶箱 |
| DPU-414 | 數字式打印機 |
| 帶式開關 |
