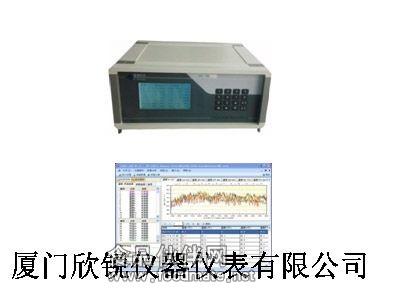

JTDL-80溫度與熱流動態數據采集系統

JTDL-80多通道溫度熱流測試儀采用高精度AD模塊，大屏LCD漢字顯示，可以同步實時測量48路T型熱電偶溫度和32路熱流密度，并能根據存儲時間間隔自動存儲溫度和熱流密度。通過軟件自動計算傳熱系數或其他熱工參數。熱流傳感器可以依據用戶配置有硬板和軟板兩種形式。硬板主要用來測試平面表面熱流，如建筑墻面保溫材料等，軟板主要測試曲面表面的熱流，如管道等。本儀器所附帶軟件有強大的處理功能，可自動計算熱阻和傳熱系數，符合標準JGJ132-2009《居住建筑節能檢測標準》、GB/T 23483-2009《建筑物圍護結構傳熱系數及采暖供熱量檢測方法》所規定的穩態及動態兩種計算方法，可生成報告，輸出圖形和表格數據。
    本儀器具有耗電低，精度高，性能穩定，攜帶方便等特點。配套的軟件可以下載儀器中存儲的數據，根據歷史數據繪制溫度和熱流的曲線，同時可以用算術平均法和動態分析法計算熱阻，給測試者帶來極大的方便和更多的選擇。

性能特點
Ø  高精溫度傳感器，自動提供精確的熱電偶補償溫度
Ø  獨立通道，可以單獨設置每個通道熱流密度的系數
Ø  高精度A/D轉換器，以獲得準確而可靠的數據
Ø  大屏LCD、漢字菜單，操作極其簡單快捷
Ø  內置可充電電池，外接電源故障或中斷情況下仍可繼續使用
Ø  處理軟件，依據JGJ132-2009等標準自動計算熱阻和傳熱系數

技術參數
v  溫度通道：48路
v  熱流通道：32路
v  溫度測量范圍：-20℃—100℃
v  溫度測量精度：±0.5℃
v  溫度分辨率：0.1℃
v  熱流測量范圍：0—2000W/m2
v  熱流測量精度：±5%
v  熱流分辨率：0.1 W/m2
v  存儲時間間隔：1—60分鐘
v  數據存儲量：SD卡（海量）
v  通訊接口：RS232
v  電源：220V

主要參數
主機：主機共有48個溫度通道和32個熱流通道，每通道獨立采集數據。所有參數設置都是漢字顯示，極易操作，存儲時間可任意設置，同時主機提供熱電偶的二次曲線校準系數，可根據標定結果進行調整，每通道的熱流密度系數可用上位機軟件設置，可以連接不同系數的熱流密度傳感器。整個機體重量輕、體積小，便于攜帶。

溫度傳感器：采用標準T型熱電偶，準確穩定，使用方便。在常溫時精度可達±0.5℃。

熱流傳感器：利用熱電堆對溫度梯度響應的原理，制作而成的熱流密度傳感器，輸出信號精確穩定，響應快速。

處理軟件：配套JTSOFT-TH軟件，具有上傳數據的功能，可以查看歷史數據，也可繪制數據歷史曲線。同時具有熱阻計算的功能，可以根據所選的時間段和內外表面溫度自動計算熱阻和傳熱系數。可以在同一坐標系中同時顯示不同通道的溫度和熱流曲線，也可以任意選擇不同的通道顯示，避免了圖線的重合帶來的觀察不便。可以不同格式的圖片形式輸出（GIF，JPG ，BMP），方便做報告等文件調入使用。可在同一窗口同時顯示數據和圖線，便于編輯查看數據。
    利用本軟件的生成報告功能可以統計計算出每一個通道的溫度和熱流值的值、值和平均值。同時報告可輸出成Adobe pdf格式或Microsoft Excel格式，方便用戶處理數據的工作。
