主要特點 § 電流量程15mA-30A § 電壓量程0.6-2000V § 電流,電壓,功率,電能 § 諧波1-63, 柱狀圖 § 沖擊電流或沖擊電壓 § IEC555-2電流諧波 § 閃變 § 在噪聲中恢復AC信號 § 貯存20儀器設置 § 寬頻率范圍DC-300kHz | 顯示特點: § 用戶顯示設置 § 最多可顯示10個數據 § 柱狀圖,波形圖 § 菜單驅動操作 § 數字和圖形混合顯示 DSP 數字信號處理過程能力: § 在線測量所有平均值 § 數值和諧波,共343個 接口-輸入/輸出 § RS-232, IEEE-488.2, 打印機 § Four ±5V 模擬量輸出 § 8個模擬量輸入(±1V, ±10V) § 基于Windows操作軟件 |

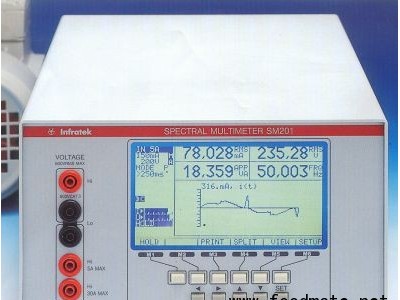

的設計 SM201由6個菜單軟鍵（M1-M6）和光標鍵控制。各操作步驟、配置界面、選擇操作模式，選擇輸入、量程等許多其它功能都有自解釋性，因而使用非常方便。用戶可保存個人儀器設置信息，以便于在開機時直接使用個人配置模式。欲知詳情，請聯系代理商。 |
產品編號 | 簡述 |
SM201-1/0.1 | 電力萬用表, 精度0.1% |
SM201-1/0.05 | 電力萬用表, 精度0.05% |
訂購編號 | 簡述 |
1-ACS1 | 帶連接器的電流鉗，可連接到SM201分流輸入端； 0-200A/0-1000A，DC-1KHz,2%精度 |
2-ACS2 | 便攜式打印機(106 x 180 x 88mm)帶centronics接口和電纜(400gr.) |
3-ACS3 | SM201攜帶軟包 |
4-ACS4 | 測試線套件：32A，1.5米（2紅，2黑） |
5-ACS5 | 分流輸入連接器 |
7-ACS7 | 架式安裝附件 |
8-ACS8 | 官方校驗報告 |
10-ACS10 | RS232- USB轉換電纜，匹配USB1.1，Windows 98/2000/ME/XP, > 1Mbps數據傳輸速率。 |
11-ACS11 | RS232-以太網適配器 |
訂購編號 | 簡述 |
Option-01 | RS-232和IEEE-488接口，Centronics打印機輸出，含Windows 操作軟件 (95-Vista)可控制、讀取和存貯數據 |
Option-02 | RS-232和IEEE-488接口，Centronics打印輸出，含Windows操作軟件 (95 - Vista) 可控制、讀取和存貯數據 |
Option-03 | RS-232 and IEEE-488接口，Centronics打印輸出和4個可編程模擬輸出，8個模擬輸入含Windows 操作軟件 (95-Vista)可控制、讀取和存貯數據 |
Option-04 | 電流傳感器模塊DC-100kHz (由SM201供電) 根據需要可有其它量程 |
Option-06 | 部分LabView Driver（部分LabView驅動器） |
Option-08 | TTL-輸入用于外部同步化 |
屏幕顯示-測量模式(典型) | 屏幕示例 – 測量值表格 | 屏幕示便 – 設置菜單 |
電壓 | 量程，8量程：2-6-20順序；0.6V, 2V, 6V, 20V, 60V, 200V, 600V, 2000V | - | |||
頻率范圍 | DC, 2Hz-300kHz | ||||
波峰系數 | 4:1 在50%滿量程時(fs) | ||||
輸入阻抗 | >2.3MΩ | ||||
共模：50Hz/100kHz | 155dB/95dB | ||||
標準精度23±3℃; 有效值,平均值,整流有效值,對0.6V量程,輸入>50% fs 1Hz-1kHz = ±(0.1% rdg + 0.1%量程) DC, 1kHz-10kHz = ±(0.2% rdg + 0.2%量程), DC typical 10kHz-100kHz = ±(0.3% range +0.04%/kHz rdg) * 100kHz-300kHz = ±(0.3% range + 0.04%/kHz rdg), 典型值 | 改良精度, 1Hz-400Hz ±(0.05%rdg+0.07%量程) * 0.6V量程典型值 | ||||
電流 | 量程，10個量程：1-3-10-順序; 15mA,50mA,150mA,500mA,1.5A,5A; 1,3,10,30,100A | - | |||
頻率范圍 | DC, 2Hz-300kHz | ||||
波峰系數 | 4:1 at 50% full scale (fs) | ||||
共模 - 50Hz/100kHz | 160dB/120dB | ||||
標準精度23±3°℃ 1Hz-1kHz DC, 1kHz-10kHz 10kHz-100kHz 100kHz-300kHz | 5A-/分流輸入¹ ±(0.1%rdg+0.1%range) ±(0.2%rdg+0.2%range) ±(0.3%rdg+0.04%/kHz rdg) ±(0.3%rdg+0.04%/kHz rdg) | 30A輸入¹ ±(0.1% rdg + 0.1% range) ±(0.9% rdg + 0.2% range) ±(0.3%rdg+0.5%/kHz rdg),典型值 | 改良的精度 1Hz-400Hz ±(0.05%rdg+0.07% 量程) DC典型值 ¹用于2范圍,輸入>50% fs | ||
功率 | 80 量程即電壓量程數與電流電流數相乘V x A | - | |||
基波頻率的頻率范圍 | 20Hz-1kHz | ||||
精度在23℃±3℃ 20Hz-100Hz 0.3%讀數+ (0.3% + 1% sinΦ) 量程 100Hz-200Hz 0.5%讀數+ (0.5% + 2% sinΦ) 量程 200Hz-1kHz 0.5%讀數+ (0.5% + 0.2%/100Hz)量程 | -80° < Φ < 80° -80° < Φ < 80° PF=1 | ||||
頻率 | 2Hz-100kHz, 電流或電壓觸發; 精度:±0.1% | full scale | |||
計算值 | 精度; 無功功率, Var = ±(VA² - W²)½; 視在功率: VA = Arms Vrms; 功率因數: PF = W/VA; 波峰系數: CF = Ap/Arms, Vp/Vrms; 波形系數: FF = Arms/At, Vrms/Vt; 阻抗: Z = Vrms/Arms; Total Harm Dist: THD = (Irms² - IFund²)½/Irms; 閃變Pst, Plt | 參與計算的精度百分數相加 | |||
積分器 | 能量,精度 - Wh, VAh, Varh,; 積分量的基本精度 | - | |||
諧波分析 | 基波的頻率范圍：5Hz-60kHz | - | |||
諧波范圍 | 1-63 | ||||
精度，諧波電流和電壓 5Hz-1kHz = ±(0.2%讀數+0.1%量程) 1kHz-10kHz = ±(0.5%讀數+0.5%量程) 10kHz-60kHz = ±(0.7%量程+0.1%/kHz讀數), 典型 | - | ||||
沖擊 | 測量閃光信號的電流或電壓沖擊 | 沖擊時間 1ms | |||
閃變 | 確定短時閃變Pst 和長時間閃變Plt. | - | |||
顯示 | 藍色液晶圖形顯示帶FL背光；64x120mm; 128x240象素 | - | |||
電源 | AC, 50-400Hz; 保險絲/功耗 | 85V-240V; 2AF/20VA | |||
介質強度 | 輸入對外殼或電源 線路輸入對外殼 | 2.5kV/50Hz/1分鐘 1.5kV/50Hz/1分鐘 | |||
尺寸 | H x W x D=150 x 235 x 320mm; 重量=4kg | ||||
加選項 | IEEE-488-2, RS232, Centronics打印輸出， 4模擬輸出，輸出阻抗100Ω，精度0.2%， 4模擬輸入, 低量程,輸入阻抗200kΩ精度：0.4%典型 4模擬輸入, 高量程,輸入阻抗200kΩ 精度：0.4% 典型 架式安裝套件;濕度:KYG 依劇DIN40040,相對濕度:85%RH,無冷凝 | 0 - ±5V 0 - ±1V 0 - ±10V | |||
旁路輸入 | Hi Lo | 量程（mV）:60,60(10)½,600,600(10)½,6000, 6000(10)½ 精度:與5A-輸入相同 輸入阻抗: 200kΩ; 60mV輸入對應顯示1.0000A | |||
操作系統：Windows 95/98/NT/ME/2000/XP NI-LabView驅動器管理 3種不同的前面板包 另有馬達和變壓器測試版本 可以用串行口或GPIB接口 存貯數據至PC機/輸出到MS Excel表 彈出式菜單設置數值 能量管理 諧波值 |
