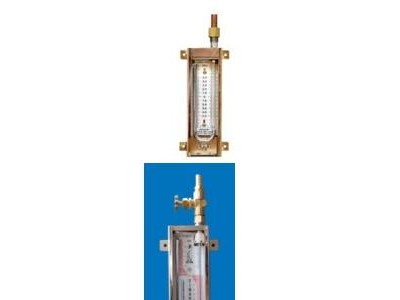

封閉式U型壓力真空計

一、 概述：　　U型壓力真空計（以下簡稱真空計）是測量低真空壓力的理想儀表，它結構小巧美觀、重量輕、安裝操作方便，其特點是精度高、響應快、測幅度廣、穩定可靠，零部件采用不銹鋼制品，有較高的耐腐蝕性，這些都是其它壓力真空計無法比擬的。本真空計的應用面很廣，可用于冶金、化工、石油、輕工、醫藥、科學實驗以及中央空調主機溴化鋰制冷機組，它能對不凝性氣體（空氣）和可凝性氣體（如水蒸汽）等的測量，精確可靠地檢測低真空壓力。二、 主要技術指標：　　1、測量范圍：0-15Kpa　 0～100mmHg　　2、精度誤差：小于10%　　　　3、單位換算：1mmHg=133.32Pa　1KPa=1000Pa 三、工作環境條件：　　環境溫度：-5～45℃　　相對濕度：≤85%四、 工作原理：　　該真空計是一種液體式壓力計，它的基本原理是用流體靜力平衡原理，利用液柱直接進行壓力測量的儀表。其讀數值是看U型計兩邊水銀柱所指的刻度數值相加之和。真空計玻璃管二端必須平衡，玻璃管內徑均勻一致，一邊玻璃管頂端封閉，并始終保持一定的真空度。管內裝有工作介質--高純度水銀，真空計的銅接頭與被測設備相連接，設備內的壓力由真空泵抽氣后，看真空計玻璃管內的水銀柱端面高度差對照刻度板，直接讀出壓力。五、 安裝使用說明：　　將真空計垂直安裝在設備上，用戶可購Φ8mm或Φ5mm銅管與真空計上端的銅接頭焊接，另一端與真空閥門焊接，焊接時請注意以下事項：　　1、 溫度不要過高，以防銅接頭變形，影響密封性能。　　2、 銅管必須清洗，有條件可用乙醚，不能用油類清洗。　　3、 焊接質量保證，必須焊接二層，不能漏氣。　　4、“O”型圈拆卸要小心，安裝時注意平均。　　抽真空時必須關緊真空閥門，等真空泵運轉后才慢慢打開真空閥門，以防一下子抽上去，把真空計中的水銀抽出不能使用；停機時同樣先關真空閥門，以防大氣壓和任何氣體強烈進入真空計玻璃管內而擊碎玻璃管。　　真空計玻璃管后面裝有鋁質刻度板，刻度板中間有二個調整“O”位的螺釘出廠時已調整好，用戶不必再調整。玻璃管內的介質——水銀容易流出，接口處備用橡膠塞頭裝拆時將真空計垂直后拆裝，如發現“O”型圈拉毛缺損，應及時更換新“O”型圈。六、 維護和保養：　　1、 真空計在運輸和使用過程中請小心輕放，勿隨便松開螺帽，以防水銀流出不能使用。　　2、 本真空計內部所裝的介質--水銀均系經過特殊處理，有很高的純潔度，在使用過程中，由于使用不當和外界因素引起水銀變質污染，會影響其精度，甚至沒有讀數，就及時送生產廠家進行修理，處理校驗后方可使用。　　3、 真空計每次用后，必須關閉閥門才可停止真空泵工作，以免真空泵內油進入真空系統和真空計內。　　4、 真空計在短期內不使用，可用橡膠塞頭堵塞內徑處保存。
