專業為您推薦瀝青流量計 銷售熱線：021-34972581 18918931983
產品名稱：ZIIXL智能靶式流量計
產品型號：ZXLDUB
產地：中國-上海
| 瀝青流量計產品描述 |
一、概述 新一代智能靶式流量計，集流量、溫度、壓力檢測功能于一體，采用單片機技術和電容式壓力傳感器，產品無可動部件，抗振動、抗雜質、抗干擾能力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。已廣泛應用于半水煤氣、焦爐煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、污水、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。 二、工作原理 當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。 三、產品特點 1、整臺儀表在設計中無可動部件，插入式結構，拆卸方便； 2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）； 3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐 42MPa 高壓； 4、儀表內設自檢程序，故障現象一目了然； 5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠； 6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定； 7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低； 8、具有一體化溫度、壓力補償，直接輸出質量或標方； 9、具有可選小信號切除、非線性修正、濾波時間可選擇； 10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量； 11、計量準確，精度可達到 0.2%； 12、重復性好，一般為 0.05～0.08%，測量快速； 13、壓力損失小，僅為標準孔板的 1/2△P 左右； 14、抗干擾，抗雜質能力特強； 15、可根據實際需要更換阻流件（靶片）而改變流量范圍； 16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖； 17、安裝簡單方便，極易維護； 18、多種輸出形式，能遠傳各種參數； 19、抗震動性強，一定范圍內可測脈動流； 主要技術參數 | 被測介質 | 液體；氣體；蒸汽 | | 公稱直徑 | 法蘭式 15～500mm | 夾裝式 15～500mm | 插入式 65～3000mm | | 公稱壓力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | | 介質溫度 | -200℃～+500℃或更高溫度 | | 精確度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | | 范圍度 | 1：3（液體）

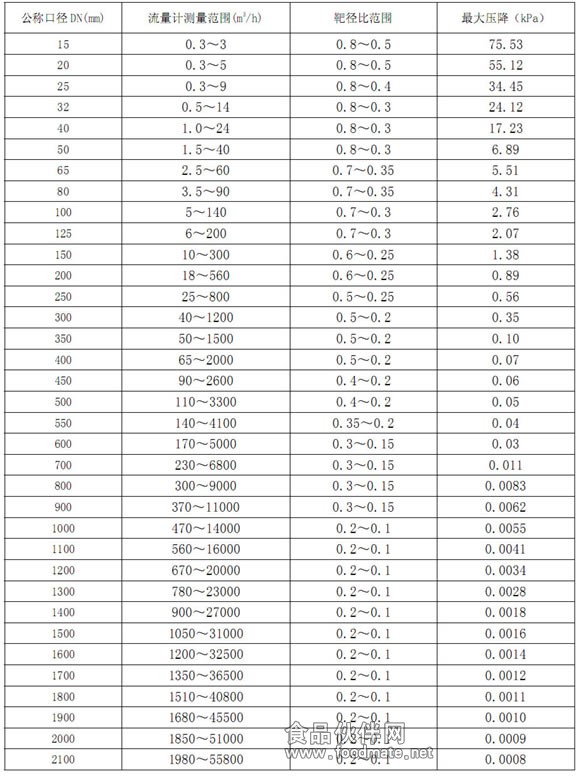

1：10（蒸汽） | 1：5（液體、氣體） | 1：10（液體、氣體） | 1：10（蒸汽） | | 補償形式 | 溫度補償；壓力補償 | | 重復性 | 0.05%～0.08% | | 供電電源 | 機內自備鋰電池（3.6V）；外供電源 24VDC | | 輸出形式 | 現場顯示；4～20mA 二線制；脈沖 0～5V；RS485/RS232；GPRS 無線遠傳 | | 測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 | | 防爆等級 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | | 防護等級 | IP65；IP67 | | 法蘭規格 | 流量計連接法蘭規格執行 GB/T 系列標準，也可以根據用戶要求特殊加工。 | ZXLDUB 數顯靶式流量計選型 | ZXLDUB | － | （Ｘ） | － | Ｘ | Ｘ | Ｘ | Ｘ | － | Ｘ | Ｘ | Ｘ | Ｘ | | | | ｜ | | ｜ | ｜ | ｜ | ｜ | | ｜ | ｜ | ｜ | ｜ | | 代號 | | Ａ | | Ｂ | Ｃ | Ｄ | Ｅ | | Ｆ | Ｇ | Ｈ | Ｉ | A—瀝青流量計公稱口徑，見流量范圍表 例如：150代表口徑DN150mm B—瀝青流量計連接方式 1．管道螺紋式 2．管道法蘭式 3．夾裝式 4．插入式 5．在線可拆卸式 C—瀝青流量計介質類型 1．氣體 2．液體 3．蒸汽 D—介質溫度 1．常溫-20°C~ +70°C 2．高溫196°C~ +450°C E—補償內容 0． 表體中無溫度壓力傳感器 1． 表體中有溫度壓力傳感器 2． 表體中有溫度傳感器、無壓力傳感器（飽和蒸汽溫度補償） 3． 表體中有壓力傳感器、無溫度傳感器（飽和蒸汽壓力補償） F—瀝青流量計輸出方式 1． 4~20mA輸出 2．脈沖輸出 G—通訊方式： 1. RS485通訊 2． 帶HART協議 G—瀝青流量計公稱壓力 例如：2代表口徑1.0MP | 代號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 11 | 12 | 13 | 14 | 15 | | MPa | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 | 5.0 | 6.3 | 10 | 11 | 15 | 16 | 20 | 25 | 42 | H—外殼材料 1． 碳鋼 2． 不銹鋼 I—防爆形式 B． 防爆型（非防爆型不帶B) ZXLDUB 數顯靶式瀝青流量計流量計外形尺寸圖  ZXLDUB 數顯靶式流量計標準水流量范圍表  |
