產品名稱：ZIIXL現場顯示渦街流量計
產品型號：ZXLUDB-B
產地：中國-上海
一、概述渦街流量計是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。
該儀表采用差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
該儀表具有量程比寬，精度高，安裝維護方 便和介質適應性廣等一系列優點?？蓮V泛應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

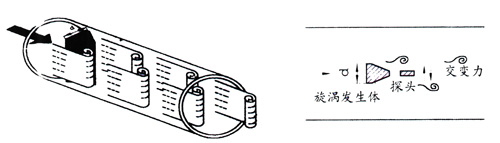

二、工作原理渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d
式中：f 渦街發生頻率 (Hz)
V旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。
三、測量原理LDG型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
四、式中：K---------儀表常數
B---------磁感應強度
V--------測量管道界面內的平均流速
D--------測量管道的截面內徑
測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1KHz輸出。
五、產品特點●安裝簡便，維護十分方便
● 結構簡單牢固，無可動部件，長期運行十分可靠
● 量程范圍寬，量程比可達1：15
● 壓力損失小，運行費用低，更具節能意義
● 應用范圍廣，液體、氣體、蒸汽均可測量
● 檢定周期長，一般為兩年
● 在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數
● 可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網
● 檢測探頭不直接接觸被測介質，性能更穩定
六、技術參數● 測量介質：液體、氣體、蒸汽
● 測量范圍：（見下表）
● 公稱通徑：（見下表）非標產品可根據用戶要求特殊定做
|
| 通徑 | 工況流量范圍（m3/h） | ||
| 水 | 空氣 | 蒸 汽 | ||
| 滿 管 式 | 15 | 0.3-3.8 | 3.8-38 | 4.4-44 |
| 20 | 0.5-6.2 | 6.7-67 | 7.9-79 | |
| 25 | 0.9-10 | 10-100 | 12-120 | |
| 32 | 1.6-16 | 16-160 | 19-190 | |
| 40 | 2.5-26 | 25-250 | 30-300 | |
| 50 | 3.5-38 | 40-400 | 50-500 | |
| 65 | 5.2-65 | 68-680 | 85-850 | |
| 80 | 8-100 | 100-1000 | 120-1200 | |
| 100 | 12-150 | 160-1600 | 190-1900 | |
| 125 | 20-250 | 230-2300 | 280-2800 | |
| 150 | 32-380 | 380-3800 | 440-4400 | |
| 200 | 50-620 | 670-6700 | 790-7900 | |
| 250 | 80-1150 | 1060-10600 | 1200-12000 | |
| 300 | 130-1400 | 1540-15400 | 1780-17800 | |
| 插 入 式 | 400 | 180-2700 | 2700-27000 | 3200-32000 |
| 500 | 280-4200 | 4240-42400 | 4950-49500 | |
| 600 | 410-6100 | 6100-61000 | 7100-71000 | |
| 700 | 580-7300 | 7800-78000 | 9300-93000 | |
| 800 | 720-10800 | 10850-108500 | 12660-126600 | |
| 900 | 970-12000 | 13000-130000 | 15500-155000 | |
| 1000 | 1130-16900 | 17000-170000 | 20000-200000 | |
| 1100 | 1450-18000 | 19000-190000 | 23000-230000 | |
| 1200 | 1630-24400 | 24400-244000 | 28500-285000 | |
| 1300 | 2020-25300 | 27000-270000 | 32000-320000 | |
| 1400 | 2350-29500 | 31000-310000 | 37200-372000 | |
| 1500 | 2550-38000 | 38200-382000 | 44500-445000 | |
●溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃
●壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
●范 圍 度：正常范圍1：10 擴展后范圍1：15
●壓力損失系數：Cd≤2.6
●系統測量精度：液體、氣體 示值的±1%
蒸汽示值的±1.5%
插入式流量計 示值的±2.5%
●供電電壓：傳感器 +12VDC 或+24VDC 變送器 +24VDC
現場顯示型 儀表自帶3.6V鋰電池
●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
●允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g
●環境溫度：傳感器 -30℃ ~ 65℃
變送器、現場顯示 -10℃ ~ 50℃
●環境濕度：相對濕度5 ~ 85%
●信號遠傳距離：≤500m
●信號線接口：內螺紋M20×1.5
●直管段長度：上游≥10D 下游≥5D
●防爆等級：( ia )ⅡCT2 - T5本安防爆
●防護等級：普通型 IP65 潛水型IP68
●儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。
