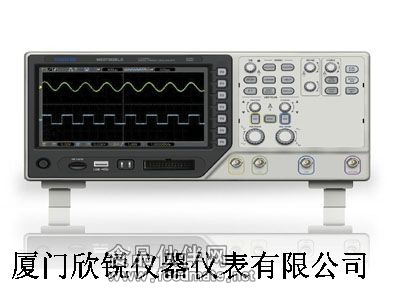

MSO7302BLG臺式示波器

特點概述：
2GS/s實時采樣率；80-300MHz帶寬；
2/4通道示波器+外觸發；32K存儲深度；
8通道1GS/s邏輯分析儀； 25MHz信號發生器;
大而且清晰顯示的屏幕(7.0-吋液晶彩顯,分辨率高達 800480)，波形顯示清晰逼真
強大的觸發功能
集成USB Host，支持U盤存儲、USB接口系統升級
超薄設計，體積輕巧，便于攜帶
30多種自動測量功能
型號  MSO7302BLG
MSO7304BLG  MSO7202BLG
MSO7204BLG  MSO7102BLG
MSO7104BLG  MSO7082BLG
MSO7084BLG
模擬帶寬  300MHz  200MHz  100MHz  80MHz
實時采樣  2GSa/s
記錄長度  32K
時基范圍（s/div）  2ns/div-40s/div  4ns/div-40s/div
通道間延時  500ps
垂直系統
AD轉換器  8bit分辯率，兩通道同時采集
垂直靈敏度  2mV/div～5V/div （在BNC輸入處）
垂直位移范圍  ±50V(5V/div),±40V(2V/div～500mV/div),
±2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div)
上升時間 (在BNC處)  ≤1.2ns  ≤1.8ns  ≤3.5ns  ≤4.4ns
直流增益精度  2mV/div～5mV/div ±4% (采樣或平均值采樣)
10mV/div～5V/div ±3% (采樣或平均值采樣)
觸發系統
觸發靈敏度
(邊沿觸發)  直流：從直流到10MHz為1格，從10MHz到100M為1.5格;從100MHz到300MHz為2格；
EXT: 從直流到40MHz為200mV; EXT/5: 從直流到40MHz為1V;
交流： 衰減10Hz以下信號;
高頻抑制: ＞80kHz時將衰減信號;
低頻抑制： ＜150kHZ時將衰減信號;
噪聲抑制： 減小觸發靈敏度
觸發電平范圍  內部： 距顯示屏中心±8div
外部(EXT)： ±1.2V;  外部（EXT/5）：±6V
觸發電平精確度(典型的）  內部: ±(0.3div×V/div) (距屏幕中心±4div 范圍內)
EXT：±(6%設定值+40mV)
EXT/5：±(6%設定值+200mV)
釋抑范圍  100ns-10s
觸發類型  視頻，邊沿，脈寬，斜率，超時，碼型，持續時間，隊發，重復，交替觸發
觸發頻率計數器  讀數分辨率: 6位;
精度（典型）:±30ppm（包括所有頻率參考誤差和±1計算誤差);
頻率范圍:交流耦合、從10Hz到額定帶寬
測量
光標測量  手動模式：光標間的電壓差△V； 光標間的時間差△T； △T的倒數，以Hz為單位（1/△T）;
追蹤模式：波形點的電壓值和時間值
自動測量（32種）  頻率、周期、平均值、峰峰值、均方根、值、值、上升時間、下降時間、正頻寬、負頻寬、上升沿相位差、下降沿相位差、正占空比、負占空比、底端值、頂端值、中間值、幅值、過沖、預沖、周期平均值、周期均方值、下降沿過沖、上升沿預沖、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
邏輯分析儀技術指標
采樣通道數  8通道
輸入阻抗  200K(C=10p)
輸入電壓范圍  0~3V
邏輯門范圍  0~3V
采樣率  1GSa/s
兼容輸入  TTL, CMOS, ECL
采樣深度  32K
信號發生器模式
波形頻率  DC~25MHz
DAC時鐘  2K~200MHz可調
頻率分辨率  0.10%
波形深度  4KSa
垂直分辨率  12Bit
頻率穩定度  <30ppm
通用特性
顯示類型  7"TFT 16位真彩液晶屏
顯示分辯率  800*480 分辨率
對比度  16檔可調且屏幕顯示調節進度條
接口  USB主從接口
電源電壓  100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ;
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ
功耗  <30W
保險絲  2A，T 級，250V
尺寸  長：（313mm） 寬：（108mm）高：（142mm）
重量  不含包裝：2.08KG
