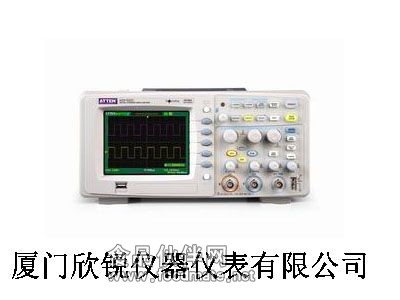

ADS1102CA示波器

雙通道/100M帶寬/1G采樣率/40K存儲深度/ADS1102CA彩色數字示波器
應用：
1.電子線路設計和調試
2.考察瞬時信號
3.電路功能測試
4.工業控制測量
概述：
安泰信憑借持續不斷的技術研究及多年制造成本優勢，為回饋廣大工程師朋友長期關注和支持，現特價推出SDS1000CA系列示波器，在保證強大功能以及優良品質下，以更高的性價比滿足工程師對示波器的測試需求。
特性及優點：
·5.7寸彩色TFT-LCD顯示；
·實時采樣率1GSa/s,等效采樣率50GSa/s；
·6Mpts波形記錄功能，最長記錄時間33.3小時；
·5種觸發功能：邊沿、脈沖、視頻、斜率、交替；
·3種光標模式，32種自動測量參數；
·5種數學運算：+、-、*、FFT ；
·屏幕保護功能（1分鐘至5小時）；
·嵌入式在線幫助、一鍵存儲、一鍵打印功能。
技術參數：
帶寬：100MHz
通道數：雙通道+1個外觸發通道
實時采樣率：1GSa/s
等效采樣率：50GSa/s
存儲深度：40Kpts
上升時間：<3.5ns
輸入阻抗：1MΩ||17pF
時基范圍：2.5ns/div-50s/div，Roll：100ms-50s/div
垂直靈敏度：2mv-10v/div(1-2-5順序）
垂直分辨率：8bit
顯示：5.7寸彩色TFT(320*234)LCD
產品重量：2.3Kg
產品尺寸：305mm X133mm X154mm
功能特性：
更大電壓檔位：
2mv/div-10v/div的電壓檔位范圍,不僅可對小信號進行測量，而且可不用更換探頭即可直接對工頻信號進行觀察，節約測量成本。
自動測量功能式顯示：
32種自動測量種類、3種測量光標模式，具有所有測量參數可同時打開功能，豐富的光標模式滿足測量需要。
延遲掃描：
采用雙時基制的EasyZoom窗口擴展技術，擴展局部波形，總攬全局、細節呈現。
手動模式：
包括：時間、電壓測試。可手動調整光標的間距測量時間和電壓。
追蹤模式：
光標自動追蹤波形，通過旋轉“”旋鈕來調節光標水平位置并自動改變垂直位置。
自動測量：
系統根據選擇的自動測量參數的變化，自動調整光標的位置，并計算相應的參數值，提供精確結果。
在線幫助：
一鍵幫助系統實時提供幫助，使用簡單。
快捷操作按鈕：
多種缺省操作按鈕，操作高效快捷。
PC端測試軟件：
實用的PC端測控軟件，可實現測試自動化。
標準配件：
·USB數據線
·電源線
·資源光盤
·說明書
·探頭(兩根)
可選配件：
·BNC同軸電纜線
·RS-232串口線
·EasyDsoLib軟件開發包（免費）
EasyScope測試軟件：
該軟件可以使SDS1000CA系列示波器通過USB或RS-232接口與PC進行連接軟件提供的控制和分析功能如下：
1、通過數據瀏覽器顯示捕獲的波形，數據和測量值；
2、通過DSO控制器進行本地或遠程的操作
3、以“BMP”位圖格式保存波形?
4、將數據保存為 “EXCEL”文件，以便于分析
5、打印/存儲波形
EasyDsoLib軟件開發包：
軟件包是便于客戶二次開發所提供的接口函數庫，包含從示波器獲取采樣點數、版本號、波形數據、設置參數、 自動測量參數、上傳下載示波器設置或控制示波器的接口函數。使您的開發變得簡單高效。
