| 性能參數 | |||
| 型號 | HDS1022M-N | HDS2062M-N | HDS3102M-N |
| 帶寬 | 20MHz | 60MHz | 100MHz |
| 實時采樣率 | 100MS/s | 250MS/s | 500MS/s |
| 上升時間 | ≤17.5ns | ≤5.8ns | ≤3.5ns |
| 通道 | 雙通道 | ||
| 輸入阻抗 | 1MΩ±2%，與20pF±3pF 并聯 | ||
| 探頭衰減系數 | 1X，10X，100X，1000X | ||
| 輸入電壓 | 400V（PK-PK）CAT Ⅱ | ||
| 通道間的隔離度 | 50Hz(100:1)、10MHz（25：1） | ||
| 記錄長度 | 每通道6K個點 | ||
| 掃速范圍 | 5ns/div-100s/div 按 1-2.5-5進制方式步進 | 5ns/div-100s/div 按 1-2-5進制方式步進 | |
| 采樣率和延遲 時間精確度 | ±100ppm(任何≥1ms的時間間隔) | ||
| 垂直分辨率 | 8比特分辨率，兩個通道同時采樣 | ||
| 靈敏度范圍 | 5mV/div -5V/div | ||
| 位移范圍 | ±10div | ±50V(500mV～5V) ±2V(5mV～200mV) | |
| 直流增益精確度 | ±5% | ||
| 觸發類型 | 邊沿、視頻、交替觸發 | ||
| 觸發方式 | 自動、正常、單次 | ||
| 自動測量 | 峰-峰值、平均值、均方根值、頻率、周期、值、 值、頂端值、底端值、幅度、過沖、預沖、上升 時間、下降時間、正脈沖、負脈寬、正占空比、負占 空比、延遲A-B  、延遲A-B | ||
| 波形測量 | 2個光標+20個自動測量 | ||
| 數學操作 | 加、減、乘、除、反相、FFT | ||
| 波形存儲 | 4組波形 | ||
| 數字萬用表 測量功能 | 電壓、電流、電阻、電容、通斷、二極管 | ||
| 電壓量程 | DCV:輸入電壓 DC1000V ACV:輸入電壓 AC750V(有效值) | ||
| 電流 | DCA:40mA、400 mA:(±1.5%±1字) 10A:(±3%±3字) ACA:40mA:(±1.5%±3字)、400 mA:(±2%±1字) 10A:(±5%±3字） | ||
| 電容 | 51.2nF-100uF：±（3%+3個字） | ||
| 獨立的浮地 隔離通道 | 萬用表與示波器輸入地是隔離的 | ||
| 程控特性/接口特性 | |||
| PC接口 | USB、RS232接口 | ||
| 電源 | 電源適配/電池 | ||
| 電池供電 | 6小時鋰電池 | ||
| 顯示 | |||
| 顯示類型 | 3.8 英寸的彩色液晶顯示 | ||
| 顯示分辨率 | 640 水平×480 垂直像素 | ||
| 顯示色彩 | 65535 色 | ||
| 顯示語言種類 | 中文簡體、英文、俄語、德語、西班牙語、波蘭語 | ||
| 物理特性 | |||
| 尺寸 | 180mm × 113mm × 40mm | ||
| 重量 | 645g | ||
| 其他 | |||

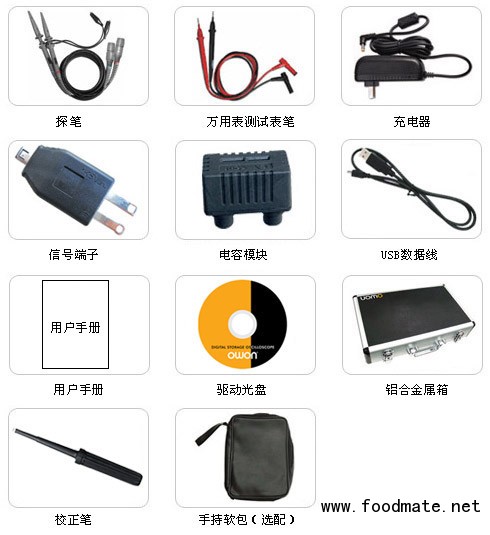

| 附件 | 兩支 1.2m 、1:1(10:1)示波器無源探極 | ||
| 一付萬用表測試筆 | |||
| 一條USB或RS-232數據傳輸線 | |||
| 一個大電流測量擴展模塊 | |||
| 一個小電容測量模塊 | |||
| 一支示波器探極調整工具 | |||
| 一個符合所在國標準的電源適配器 | |||
| 一張使用光盤 | |||
| 持有證書 | CE、FCC、CMC | ||
