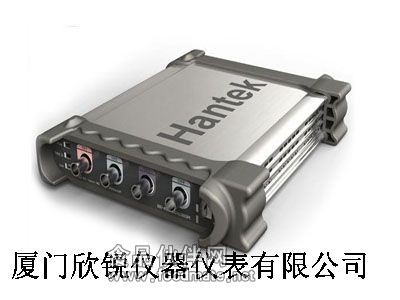

USB虛擬示波器DSO3062A

示波器/邏輯分析儀/任意信號發生器/FFT頻譜分析/頻率計，五合一多功能測試儀。
示波器:
2通道示波器和EXT觸發，60MHz帶寬
200MSa/s實時采樣率、16M存儲深度每通道。
頻率計數器，頻譜分析。
邏輯分析儀：
16通道
16M存儲深度每通道
其它:
8--36V寬范圍的輸入電源。
USB 2.0接口即插即用，LAN接口可選
超過20種自動檢測功能，通過/不通過檢測功能，適合工程應用。
優秀工業設計，與臺式示波器類似的界面，易于使用
軟件支持:Window 2000,Windows XP,VISTA,Windows 7
提供VC、VB、LABVIE二次開發示例源代碼

型號 DSO3062AL DSO3062L  DSO3062A DSO3064A DSO3064
垂直系統
通道數  2通道  4通道
帶寬  60MHz
上升時間  5.8ns
輸入阻抗  1MΩ 25pF
輸入靈敏度范圍  10mV/div～5V/div
輸入耦合  AC/DC/GND
垂直分辨率  8位
存儲深度  10K-16M/CH
輸入  400V (DC+AC Peak)
水平系統
實時采樣率  200MSa/s
時基范圍  5ns/div to 1000s/div(1-2-5 方式步進)
時基精度  ±50ppm
觸發系統
觸發源  CH1,CH2,EXT,D0-D15  CH1,CH2,EXT  CH1,CH2,CH3,CH4,EXT
觸發類型 邊沿，交替，脈沖，視頻
自動測量 值、值、峰峰值、頂端值、底端值、中間值、有效值、幅值、平均值、周期平均值、預沖、過沖、周期、頻率、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬
光標測量 十字，跟蹤，垂直，水平
波形信號處理 加，減，乘，除，F(xiàn)FT，反向
電壓范圍  10mV to 5V/div @ x 1 probe; 100mV to 50V/div @ x 10 probe;
1V to 500V/div @ x 100 probe; 10V to 5000V/div @ x 1000 probe;
100V to 50000V/div @ x 10000 probe;  200mV to 100V/div @ 20:1
電流范圍  CC65(20A),CC65(60A),CC650,CC1100
邏輯分析儀模式
輸入阻抗  200K(C=10pF)  --  --  --
輸入電壓   -60V~60V   --  --  --
采樣率  100MSa/s  --  --  --
帶寬  10MHz  --  --  --
兼容輸入  TTL,LVTTL,CMOS,
LVCMOS,ECL.PECL,EIA  --  --  --
存儲深度  10K-16M/CH  --  --  --
信號源模式
波形頻率  DC~25MHz  --  DC~25MHz  --
DAC時鐘  2K~200MHz adjustable  --  2K~200MHz adjustable  --
頻率分辨率  0.10%  --  0.10%  --
通道   1CH  --  1CH  --
波形長度  4K  --  4K  --
垂直分辨率  12位  --  12位  --
頻率穩定度  <30ppm  --  <30ppm  --
波形幅度  ±3.5V Max.  --  ±3.5V Max.  --
輸出阻抗  50 Ω  --  50 Ω  --
輸出電流  50mA  --  50mA  --
帶寬  25M  --  25M  --
諧波失真  -50dBc(1KHz),
-40dBc(10KHz)  --  -50dBc(1KHz),  -40dBc(10KHz)  --
接口  USB2.0(LAN 可選）
尺寸 長：（255mm）寬：（190mm）高：（45mm）
重量  1KG
標配探頭 標配2支PP80無源探頭
