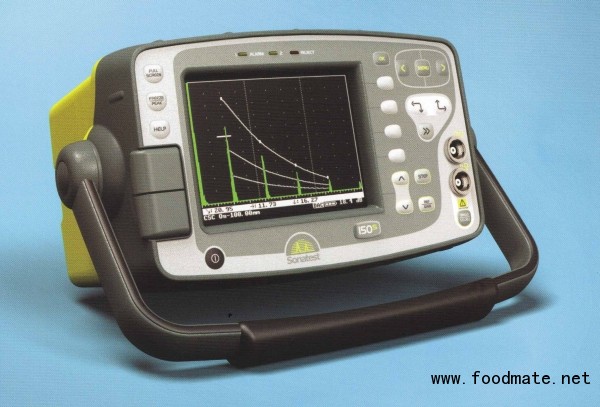

Sitescan SS150通用數字超聲波探傷儀 方波脈沖，寬頻帶。適用于焊縫, 腐蝕檢測, 小型鑄件鍛件的分層測試。
彩色顯示器。外殼圓弧過渡，堅固和有彈性，重量輕，適用于現場使用。 擁有 A 掃描全屏顯示, 工作時間可持續15小時. 頻率范圍: 寬頻帶 1-10MHz(-6dB) (Sitescan SS150)窄頻帶1/2.25/5/10 MHz,寬頻帶 1.5-15 MHz (Sitescan SS250) 增益: 0-110dB，步進: 0.5/2/6/14和20 dB存儲: 800幅A掃描波形輸出: 連續界面,復合視頻, PAL 或 NTSC, 仿真輸出.Sitescan150s（技術參數如有更改恕不另行通知）
| 檢測范圍： | 0-5mm直至0-10,000mm (鋼).可以10mm或 | 垂直線性： | 0.33%全屏幕寬度 |
| | 以1mm增量連續可調 | 抑制： | 50%抑制有效時LED報警燈閃爍 |
| 聲速： | 1000-9,999m/s | 波形平滑： | 產生平滑包絡信號 |
| 探頭延遲:： | 0-999,999us連續可調 | 測量單位： | 米制，英寸，或時間 |
| 掃描延遲：: | 0-10,000mm,步進0.05mm(鋼) | AGC： | 自動增益控制能將回波設置至用戶選定的電平 |
| 增益:： | 0-110Db,步進0.5/2/6/14和20dB | | (10-90%) |
| 檢測模式：: | 脈沖回波和發射/接收 | DAC:： | 最多可選取10點制作數字DAC曲線， |
| 閘門 | 起始和寬度全屏范圍可調 | | 按照JIS/ASME和EN1714標準-2、-6、-10、12、 |
| | 振幅0-,,步進0.5% | | -14dB設置參考曲線 |
| | 目視和音響報 | AWS： | 缺陷大小按照AWSD1.1結構焊接標準自動評測 |
| | 單一閘門正向觸發 | | |
| | 兩個閘門正向和負向觸發 | API： | 缺陷大小按照API5UE自動評測 |
| | 閘門2可選擇0.6秒延遲報警 | AVG/DGS： | 按探頭數據自動計算缺陷大小，可存儲10種 |
| 測量模式：: | | | 探頭數據 |
| 深度 | 閘門中信號的深度和幅度 | | |
| 回波-回波 | 回波-回波間的距離測量,門2自動定位 | | |
| 三角法 | 聲程、深度和表面距離的三角法顯示，視在 | A-掃描存儲 | 800幅波形 |
| | 深度、曲面校正和探頭的計算 | 面板參數存儲： | 可存儲100組已校正的面板參數 |
| T-Min模式 | 在深度模式保存厚度讀數 | 厚度記錄： | 可存儲8000個數據，按“字組/位置/編號”模式或 |
| 脈沖發生器電壓： | -200V 峰值振幅，上升/下降時間＜10ns | | 按順序模式預編程工作表格. 使用任選的SDMS |
| 脈沖發生器寬度： | 固定100ns | | 軟件可將讀數轉到 Excel軟件 |
| 脈沖重復頻率： | 35-1000Hz，步進5Hz | Auto-CaI功能： | 對2個回波自動標定 |
| 屏幕顯示： | 彩色TFT顯示，顯示屏幕尺寸：111.4×83.5mm | 參考波形： | 參考波形用于不同顏色的波形直接比較 |
| | A-掃描區域315×200像素 | 顯示凍結： | 用于保存當前屏幕的波形 |
| | 亮度可調 | 峰值記憶： | 用于保存動態回波的值 |
| | 日光照射下清楚可視 | 在線幫助： | 在運行過程中，可作即時指導 |
| | 為A-掃描和菜單提供8種可選顏色 | 語言： | 多種語言可選擇，英語、德語、法語、西班牙 |
| 屏幕刷新速度： | 50或60Hz | | 語、荷南語，其它語言按要求提供 |
| 檢波: | 全波、正半波、負半波、RF | 前置USB接口： | 用于連接打印機、鍵盤和電腦 |
| 頻率范圍： | 寬頻帶1-10MHz(6dB) | 輸出： | 串行接口，復合視頻，（PAL或NTSC） |
| 垂直線性： | 1%全屏高度 | | 模擬輸出，振幅和距離 |
| 放大器線性： | ±0.1dB。 | 探頭電纜線插座： | BNC或LEMO（由客戶選定） |
| | | 電池： | 鋰離子電池組14.4V，5.0安培小時充滿電后 |
| | | | 能使用11小時單色LCD顯示屏則可使用多達15 |
| | | | 小時，電量不足時有顯示，充電時間僅4小時 |
| | | 充電器： | 110-240VAC，50-60Hz |
| | | 環境條件： | 滿足LP67級 |
| | | 溫度： | 操作溫度：-10—＋55℃ |
| | | | 存儲溫度：-40—＋75℃ |
| | | 外形尺寸： | 256×145×145mm |
| | | 重量： | 2．5Kg（包括鋰電池） |
