一、獸藥包裝生產線規定功能、流程與設備配置
1.獸藥包裝生產線規定功能：
（1）將質粉料的五種物料，按照配方規定的重量配比自動配料后混合均勻，按20Kg/袋規格自動計量、充填、包裝。
（2）原料包上平臺，采用在平臺人工拆包、直接向料倉倒料方式。
（3）使用塑料復膜袋，自動充填、封口；要求封口嚴密，密封性好。
（7）要求配料系統可存儲多個配方，配方修改方便；可實現10Kg/袋、20Kg/袋多種規格的配料與包裝。
（8）設備布置緊湊，能耗低，節能高效。
（9）操作、維修方便，性能穩定，故障率低，運行可靠。
（10）人流、物流通暢，自動化程度高，減少人工。
2.獸藥包裝生產線流程：
五種原料包上平臺―→人工拆包、向各原料倉口投料―→按配方自動配料（電子稱重）―→配好―→自動卸料至爬斗提升機料倉---自動提升----自動卸料至混合機―→自動混合均勻-----自動卸入包裝機料倉（料位自動控制）---自動稱量--→封口―→輸送―→成品包輸出。
二、獸藥包裝生產線生產線設備組成及主要功能、性能特點
（一）上包輸送機
直接用帶式輸送機將五種原料包送到高平臺，在平臺上人工投料。材料：碳鋼噴塑。
（二）自動配料系統

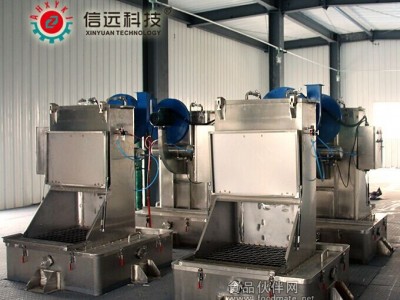

功能：按照設定的重量配比，自動完成五種原料的配料。設備包括：原料倉5臺、臥螺旋自動加料裝置5套、稱重秤斗1件、稱重傳感器及稱重控制系統1套、稱重秤斗開關門機構1套、稱重系統支承架1臺、振動卸料裝置2套、配料電控箱及電氣控制系統1套、導料器1套。
1．原料倉，進口304L不銹鋼，倉體厚度3mm，料倉容積0.5m?。
2．自動加料裝置；進口304L不銹鋼結構。
⑴臥螺桿供料，變頻調速，供料電機帶動螺桿轉動進行快、慢兩級加料。進口304L不銹鋼。
⑵自動加料裝置與原料倉為法蘭連接，臥螺桿下封蓋可方便拆裝；臥螺桿一端的支承為卡箍結構，給料螺桿可方便抽出，便于將螺旋清理干凈。
3．秤斗進口304L不銹鋼。
⑴秤斗帶上蓋，與自動加料裝置的出料口軟連接，為防潮封閉設計。
⑵上蓋方便裝拆，便于秤斗的清理。厚度3mm，進口304L不銹鋼。
4．稱重傳感器及稱重控制系統1套，包括傳感器及其懸掛裝置4組，采用的電子稱重技術，高智能化稱重控制器，計量速度快、精度高，性能穩定、可靠。進口304L不繡鋼。
5．秤斗開關門機構1套，進口304L不銹鋼結構，氣動開關料門，設計保證不漏料。
6．稱重系統支承架1臺，稱重系統各組件的支承，可設計吊掛在平臺上。
7．振動卸料裝置2套，安裝在稱重秤斗壁的兩側，在秤斗卸料不凈時自動強制卸料，確保每次配料卸料干凈。
8．配料電控箱及電氣控制系統
（三）爬斗提升裝置
將配好的物料一次性卸到爬斗機。料斗容量0. 5m?，料斗內襯304L不銹鋼，料斗
帶雙向滾輪，提升軌道為槽鋼（噴漆）。動力為鋼絲繩卷揚裝置，安裝在提升機支架上；提升機支承架為碳鋼（噴漆）焊接，牢固厚實，安裝在平臺上。
（四）導料器進口304L不銹鋼結構。
包括導料板、支架、振動下料裝置。將從秤斗落下的物料導向爬斗提升機料斗，帶振動裝置，在導料板沾料、落料不凈時自動強制卸料。
（五）自動混合系統
包括：1．臥式雙螺帶式攪拌機 2.進料接口 3、出料接口
臥式雙螺帶式攪拌機組成：包括電機減速機、混合機上蓋、混合機筒體、雙螺帶攪拌機構、卸料機構、混合機出料口。
1．配好的物料自動卸入混合機，總控系統自動控制混合、卸料、開關料門動作，混合時間、卸料時間的長短均可數字設定，確?；旌暇鶆?。
2.雙螺帶攪拌機構，設計，物料左右上下三維復合運動，可快速攪拌均勻。
⑴特別適用于有粘性物料的混合，通過強制剪切，將易吸附、結團的物料搓開；
⑵混合均勻度高，可使配比大的物料均勻混合；
⑶混合速度快、效率高、裝載系數大。
4.混合機筒體剛性好，通過減震裝置直接安裝于二樓地面。
5.卸料機構設計為氣動開、關料門，除在筒底有極少存料外，可卸料干凈。
6.混合機出料口通過出料接口與包裝機料倉進料口軟連接，為防潮封閉設計。
7．獨立電控箱，有手動/自動工作狀態選擇，方便設備的調試與清理。
8．混合機上蓋裝料位檢測開關，在卸料機構關閉時，如果仍然高料位，則報警。
9．所有接觸物料部分均為進口304L不銹鋼。側板厚度8mm，筒體厚度5mm。
（六）計量充填包裝系統
包括：包裝機料倉，料倉料位自動控制裝置，DCS－50K/KW型包裝秤、輸送機、自動縫包機、小檢修平臺1臺。
1．包裝機料倉容積300L，厚度3mm，進口304L不銹鋼。
2.料倉裝料位開關，自動控制混合機的動作，料位低時卸料，料倉滿停止卸料，保證料倉內始終有足夠高度的物料；包括上、下料位開關，有2組。
4．托輥式膠帶輸送機
(1)機械無級變速，大梁為槽鋼結構、護欄為進口304L不銹鋼，牢固厚實。
(2)連續托輥（進口304L不銹鋼棒）式結構，輸送帶下面不會積料，不會打滑，便于清理。
(3)有“前進/后退”選擇開關，縫合不好的袋，可退回重縫。
6.小檢修平臺
包括檢修臺、護欄、扶梯，檢修臺為方鋼管（噴漆）焊接，牢固厚實；扶梯設計45度，檢修臺、扶梯均配護欄。
（七）總控制柜及生產線總控系統
實現整個配料、混合、包裝線的自動化，保證其連續、高效、穩定的工作?？偪毓衩芊夥莱薄⒎缐m（電控電器為進口品牌）。
控制功能包括：1．配料、混合、包裝三個工藝過程的連續作業。
2．化的程序設計，實現效的匹配。
3．安全性設計。
（八）技術規格
1:包裝物料：飼料、飼料添加劑等粉狀物料的配料、混合、包裝
2:計量精度：±0.4%
3:電源：AC380V，50Hz。氣源用戶自備。
