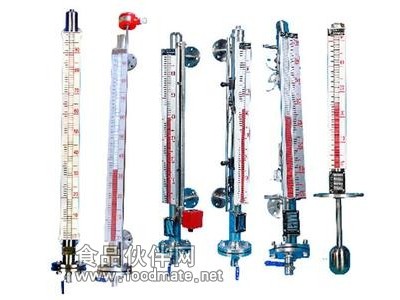

保溫夾套磁浮子液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。保溫夾套磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。保溫夾套磁浮子液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。一、技術參數：測量范圍：150～8000mm工作壓力：2.5MPa；4.0MPa；6.3MPa工作溫度: -20～100℃；-20～200℃；0～400℃精確度:±10mm介質密度: 0.5～2.0g/cm3介質密度差: ≥150kg/m3(測量界位)環境振動：頻率≤25Hz 振幅≤0.5mm跟隨速度: ≤0.08m/s介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計過程連接:側裝式安裝法蘭: DN20PN2.5；DN25PN4.0；DN25PN6.3 法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。材質：旁路管：1Cr18Ni9Ti;304;316L 浮子：鈦其它差數：UDZ-1D同UDZ-1，UDZ-3D同UDZ-3
UDZ型磁翻板液位計選型表：
| 型號 | 代碼 | 說明 |
| UDZ- | | 磁翻板液位計 |
| 液位計類別 | 1 | 翻板指示(就地顯示型) |
| 3 | 遠傳帶翻板 |
| 液位計型號 | 0 | 基型(側裝式) |
| W | 保溫型 |
| D | 插入型(頂裝式) |
| J | 耐腐型 |
| S | 防霜型 |
| Z | 保溫耐腐型 |
| Y | 插入耐腐型 |
| 報警控制 | 0 | 無報警 |
| 1 | 帶上限 |
| 2 | 帶下限 |
| 3 | 帶上下限 |
| 浮子材質 | P | 不銹鋼 |
| L | 防銹鋁 |
| T | 鈦 |
| S | PVC塑料 |
| F | 氟塑包裹 |
| 主體材質 | P | 不銹鋼 |
| L | 防銹鋁 |
| T | 鈦 |
| S | PVC塑料 |
| F | 氟塑管 |
| PF | 內襯四氟 |
| PP | 內襯丙烯 |
| PE | 內襯乙烯 |
| 連接法蘭 | | 見表一 |
| 介質溫度 | | 見表二 |
| 實際使用壓力 | | 見表三 |
| 介質比重 | | 要注明 |
| 訂貨長度 | | 要注明 |
| | /B | 防爆型 |
表一：
| 公稱壓力 | Mpa | Kgf/ cm2 |
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 |
| 代號 | 不銹鋼 | A | B | C | D | E | F | G | H | I | J |
| 碳鋼 | a | b | C | d | e | f | g | h | i | j |
| 法蘭標準 | HG20593-97 DN20(RF) | HG20595-97(RF)DN20 | H12-0-2 | H12-0-3 |
表二
| 介質溫度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
| 代號 | A | B | C | D | E | F | G |
表三：
| 使用壓力 (實際) | Mpa | Kgf/ cm2 |
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 |
| 代號 | A | B | C | D | E | F | G | H | I | J |
產品使用維護說明使用:1.配套儀表及附件詳細內容具體見相應儀表附件說明書。2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正)。 維護1．液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。2．根據介質情況，可定期清洗主導管，清洗管內沉積雜質。3．對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！4．對低溫型及液化氣型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
