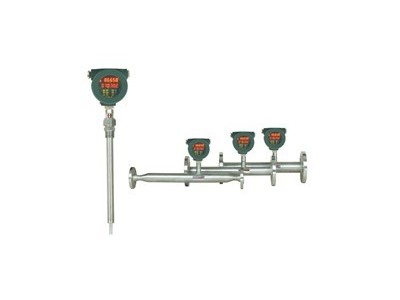

熱式氣體質量流量計

■YN-RSL系列熱式氣體質量流量計/流量開關是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理。基于共同的數據模型：P/△T=A+B(Q)N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。
■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。
產品特點：
• 采用穩定性極高的技術鉑RTD傳感器
• 采用享有專有技術”平衡結構封裝”,介質溫度自補償
• 專有算法,可實現高線性、高重復性、高精度
• 量程比寬1000:1,可據用戶要求可拓展
• 可實現大管徑小流量測量，流量可測低至零,分辨率0.001m/s
• 無可動部件、振動影響可忽略
• 直管段要求不高1-2D
• 與介質的溫度、壓力無關
• 專有高溫算法，介質溫度可達+510℃，
• 采用高濕算法，實現高精度測量
• 對流量信號鍵入12點動態修正，內置10點修正
• 在線動態校正電流/電壓輸出
• 對粉塵等小顆粒不敏感
• 在線不斷流裝卸，維護方便

熱式氣體質量流量計產品選型：

YN-RSL	熱式氣體質量流量計
公程通徑	-XXX	100表示DN100
安裝形式		G	管道式
		C	插入式	1		螺紋連接
				2		法蘭連接
公稱壓力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工藝條件				0	普通
				1	防腐
				2	防爆
				3	高溫
輸入信號					A		無輸出
					B		4~20MA
					C		RS485 MODBUS
							1	220V AC
							2	24V DC

熱式氣體質量流量計應用場合：
■公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
■石油與天然氣工業
能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
■電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
■化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
■冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
■紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
■食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
■環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
■其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制

性能指標：

• 測量范圍：0—120Nm/s (20℃，101.33KPa)
• 準確度: ±1%的讀數 ±0.5%滿量程
• 量程比：通常100：1(取決于標定流量的范圍)
• 管徑范圍: 10mm～6000mm
• 應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
• 環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
• 介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
• 傳感器直徑：ф3、ф2.5
• 插入式傳感器探桿直徑：ф19(標準)、ф16、ф12
• 傳感器材質：316不銹鋼、哈氏合金、鈦
• 探桿材質(保護套)： 316不銹鋼(標準)、哈氏合金
• 雙向測量介質流量
• 模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 負載:1000Ω
• 累積脈沖量輸出
• 鍵入12段非線性修正，內置10段非線性修正
• 通訊：串口輸出RS232/RS485
• 供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
• 報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
• 大屏幕LCD顯示：七位瞬時流量，八位累積流量
• 過程壓力:1.6Mpa(20MPa)
• 安裝工藝形式：插入式(卡套、卡套＋球閥、法蘭連接)，管道式(法蘭、螺紋連接)
• 防爆等級：本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
• 防護等級：IP65

◆專有流量數據模型算法；模糊理論控制溫度、濕度算法；
◆高性能智能微處理器及模數、數模轉換芯片；
◆寬量程比1000：1；大口徑，低流速，壓損可忽略；
◆直接測量質量流量，無須溫壓補償；
◆低流速測量非常靈敏；
◆設計、選型方便，安裝、使用簡便；
◆適合各類單一或混合氣體流量測量。
