| 蒸發器概述
蒸發濃縮是食品工廠使用廣泛的濃縮方法。采用蒸發濃縮設備把物料加熱，使物料的易揮發部分水分和其他介質在其沸點溫度時不斷地由液態變?yōu)闅鈶B(tài)，變將汽化時所產生的二次蒸汽不斷排除，從而使制品的濃度不斷提高，直至達到濃度要求。

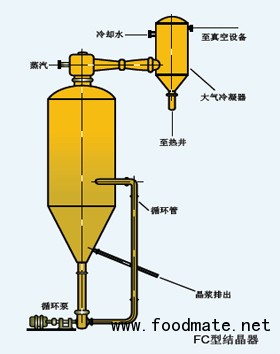

蒸發器分類
蒸發設備由蒸發器（具有加熱界面和蒸發表面）、冷凝器和抽氣泵等部分組成。由于各種溶液的性質不同，蒸發要求的條件差別很大，因此蒸發濃縮設備的形式很多，按不同的分類：1、常壓蒸發濃縮設備，2、真空蒸發濃縮設備，3、升膜式蒸發濃縮器，4、降膜式蒸發濃縮設備，5、薄膜式蒸發濃縮器，6、中央循環管式蒸發濃縮設備，7、盤管式蒸發濃縮設備等！

單效蒸發器特點：
1、酒精回收：回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10倍，降低能耗30%，具有投資小，回收效益高的特點。
2、濃縮液料：單效濃縮器采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮，用單效濃縮器濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便(打開加熱器的上下蓋即可進行清洗)。單效濃縮器操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。 單效設備裝置由立管式加熱器、蒸發器、冷凝器及管道閥門等組成，真空系統可與其它設備配用水力噴射器或真空泵，主要技術參數如下：
蒸發量（Kg/h清水）——150/300/500/1000
加熱蒸汽壓力（MPa）——0.05~0.09
耗汽量（Kg/h）——~1000
耗水量（t/h）——~15t(冷卻后方可循環使用) 單效蒸發器分類：單效降膜蒸發、外循環蒸發器等。 單效蒸發器應用
單效濃縮蒸發器適用于中藥、西藥、淀粉糖、食品、乳品等物料濃縮與工業溶劑（如酒精）的回收，適用于批量小、品種多的熱敏性物料的低溫真空濃縮蒸發。
雙效蒸發器 一、概述
雙效蒸發器簡單的說就是兩個單效蒸發器串聯在一起，串聯的方式又分為并流、逆流、平流三種形式。可根據客戶需求定制。
雙效濃縮器裝置是一種新型高效節能真空蒸發濃縮設備，其特點是：
1、節能效益，按SJN-1000型計算，年節約蒸汽3500噸左右，節約水9噸左右，節約電8萬度左右，折合人民幣10-15萬元（與單效對比）。
2、雙效濃縮蒸發器采用負壓外加熱自然型循環式的蒸發方式，蒸發速度快，濃縮比大，可達1.2-1.35（一般中藥浸膏）。
3、雙效蒸發器采用二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低50%，一年的節能費可收回本濃縮器的全部投資。
4、多功能操作特點：（1）可回收酒精濃度80% ；（2）單效、雙效、三效可以反復并鍋收膏；（3）可以間歇、連續進料。
5、雙效蒸發器與物料接觸部分均采用不銹鋼制作，符合GMP標準要求。外形美觀。加熱器、蒸發器外面均設有保溫層，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。
三效濃縮器在一、二效分離器內隔板隔出頂部與內腔相通的蒸汽腔，蒸汽腔底部接直管與下一級加熱器連接，為二次或三次蒸汽管。蒸汽從分離器頂部進入蒸汽腔，直接進入下一級加熱器。因蒸汽腔的橫截面比一般蒸汽管大得多，直管通入下一級加熱器無折轉，距離近，大大降低蒸汽阻力，增加流量，提高分離效率。且因蒸汽腔是位于分離器內，減少了引出蒸汽的熱量損失。一效加熱器的疏水管通入分離器的冷凝室，冷凝水從其下排出，避免了蒸汽損失，也解決了疏水器的噪聲和污染。下聯管前端的清洗手孔，便于清洗加熱器底部邊角的殘留物。各分離器有獨立進料口，便于觀察和控制進料流量。三組加熱器和分離器按扇形排列布置，縮短了設備總長度，便于操作。

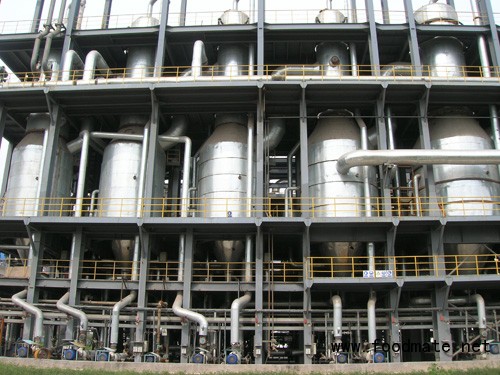

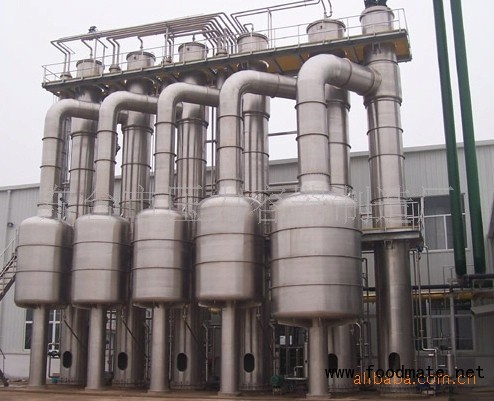

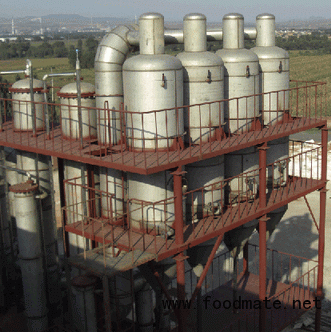

多效蒸發流程是由多個蒸發器組合后的蒸發操作過程。多效蒸發時要求后效的操作壓強和溶液的沸點均較前效低，引入前效的二次蒸汽作為后效的加熱介質，即后效的加熱室成為前效二次蒸汽的冷凝器，僅效需要消耗生蒸汽。一般多效蒸發的末效或后幾效總是在真空下操作，由于各效（除末效外）二次蒸汽都作為下一效的加熱蒸汽，故提高了生蒸汽的利用率，即經濟性。需要強調的是蒸發量與傳熱量成正比，多效蒸發并沒有提高蒸發量，而只是節約了加熱蒸汽，其代價是設備投資增加。在相同的操作條件下，多效蒸發器的生產能力并不比傳熱面積與其中一個效相等的單效蒸發器的生產能力大。特別應注意那種認為多效蒸發器的生產能力是單效蒸發器的若干倍的觀點是錯誤的。

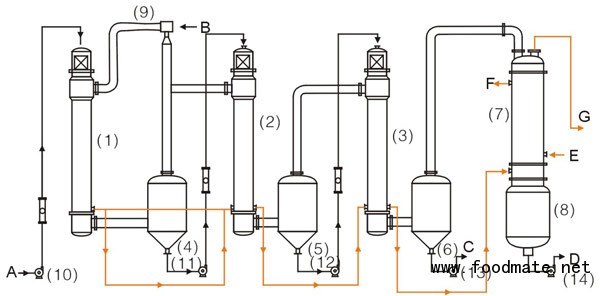

根據給蒸發器加入原料的方式，可分為并流加料、逆流加料和平流加料三種蒸發流程。下面以三效為例分別介紹：
1、并流蒸發流程
并流三效蒸發流程中，溶液和加熱蒸汽的流向相同，都是從效開始按順序流到第三效后結束。其中加熱蒸汽分兩種，效是生蒸汽，即由其他蒸汽發生器產生的蒸汽，第二效和第三效的蒸汽是二次蒸汽，效蒸發產生的蒸汽是第二效蒸發的加熱蒸汽，第二效蒸發產生的二次蒸汽是第三效蒸發的加熱蒸汽。原料液進入效濃縮后由底部排出，并依次進入第二效、第三效，在第二效和第三效被連續濃縮。完成液由第三效底部排出。
并流加料法的優點有利用各效間的壓力差輸送料液；因前效溫度和壓力高于后效可以不設預熱器；輔助設備少，流程緊湊，溫度損失小；操作簡便，工藝穩定，設備維修量少。其缺點是：后效溫度降低后，溶液黏度逐效增大，降低了傳熱系數，需要更大的傳熱面積。
2、逆流加料流程
在逆流加料流程中，料液與蒸汽走向相反。料液從末效加入蒸發濃縮后，用泵將濃縮液送入前一效直至末效，得到完成液；生蒸汽從效加入后經放熱冷凝成液體，產生的二次蒸汽進入第二效，在對料液加熱后冷凝成液體，第二效產生的二次蒸汽進入第三效對原料液加熱，釋放熱量后冷凝成液體排出。
逆流加料流程中，因隨濃縮液濃度增大而溫度逐效升高，所以各效的黏度相差較小，傳熱系數大致相同；完成液排出溫度較高，可在減壓下進一步閃蒸濃縮。其缺點是：輔助設備多，需用泵輸送原料液；因各效在低于沸點下進料，故必須設置預熱器。能量消耗大也是其缺點。逆流加料流程主要應用于黏度較大的液體的濃縮。
3、平流加料流程
在平流蒸發流程中，原料液分別加入到各效蒸發器中，完成液分別從各效引出，蒸汽流向是從效進生蒸汽，產生的二次蒸汽進入第二效并釋放熱量后冷凝成液體，第二效產生的二次蒸汽進入第三效，在第三效釋放熱量后冷凝成液體而排出。此法主要用于黏度大、易結晶的場合，也可以用于兩種或兩種以上不同液體的同時蒸發過程。
多效蒸發流程只在效使用了生蒸汽，故節約了生蒸汽的需要量，有效地利用了二次蒸氣中的熱量，降低了生產成本，提高了經濟效益。在實際生產中，還可根據具體情況，將以上基本流程進行組合，設計出更適應生產需要的多效流程。
我廠總工，工程師劉先生，在制藥、化工、食品行業中的機械設備的制造與研發中做了十幾個年頭，從機遇和發展中分離出來專業于化工、制藥、食品行業中的前處理，成功研發出雙效強制外循環真空蒸發器、三效蒸發系統、四效蒸發器等等許多較成熟的產品 我廠總工曾親自設計的項目有： 1、250㎏/h立式壓力噴霧干燥塔。 2、500㎏/h立式壓力噴霧干燥塔。 3、1200㎏/h雙效降膜蒸發器。（用于各地乳品行業） 4、2400㎏/h雙效降膜蒸發器。（用于各地乳品行業） 5、2400㎏/h三效降膜蒸發器。（用于海拉爾乳品廠） 6、3600㎏/h三效降膜蒸發器。（用于吉林化工行業） 7、8000㎏/h三效降膜蒸發器。（用于河南味精行業） 8、10000㎏/h三效降膜蒸發器。（用于河南淀粉行業） 9、10000㎏/h四效降膜蒸發器。（用于山東淀粉行業） 10、20000㎏/h四效降膜蒸發器。（用于蘭州化肥行業） 11、28000㎏/h四效降膜蒸發器。（用于山東淀粉行業） 多年來曾發表的學術論文及獲獎的論文有： 1、1986年設計的“2400㎏/h雙效降膜蒸發器”曾榮獲輕工部科學技術進步三等獎。 2、2000年起草了中國輕工行業標準QB/T1163－2000降膜蒸發器。 3、2000年起草了中國輕工行業標準QB/T1164－2000壓力噴霧干燥機 |
