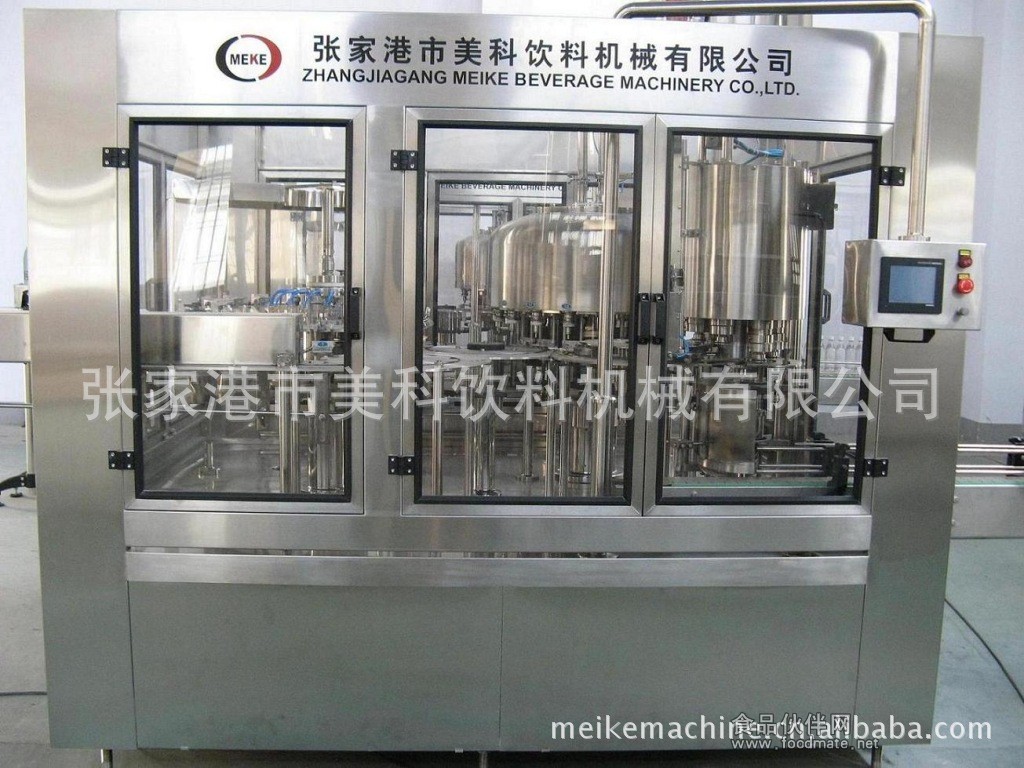

全自動不含氣蘇打水生產設備

全自動不含氣蘇打水生產設備

一、工作過程

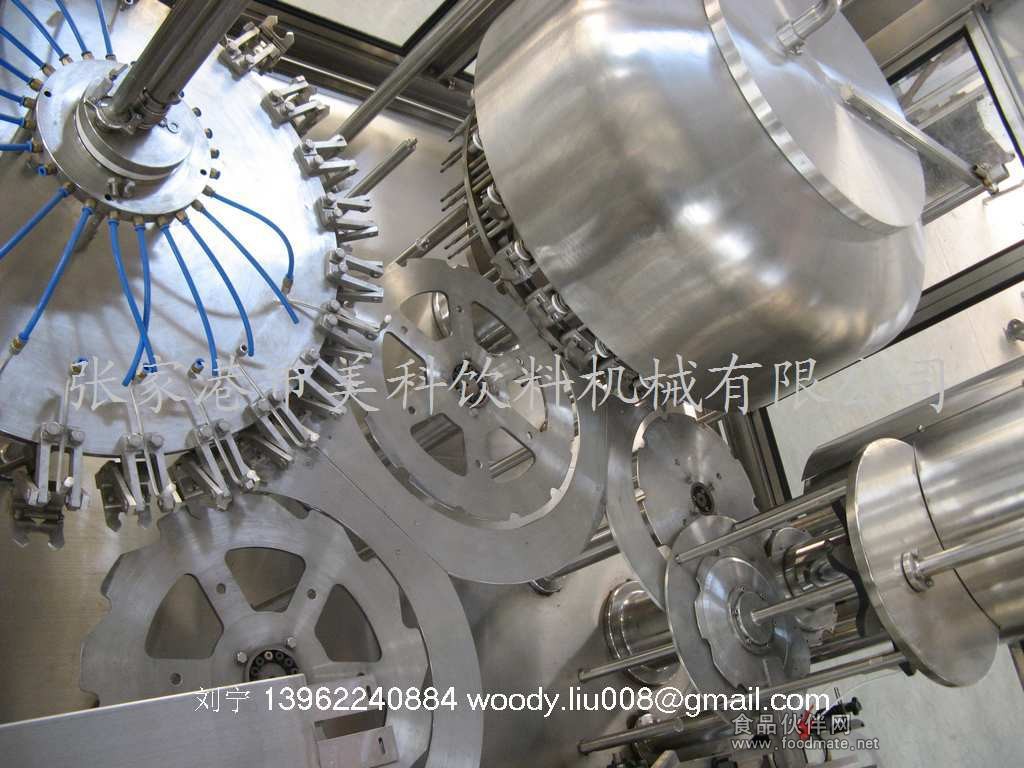

    瓶子由通過風送道傳遞，然后通過撥瓶星輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，沖瓶夾噴嘴噴出沖瓶水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由瓶頸托板卡住并在凸輪作用下將瓶子上升，然后由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后物料通過灌裝閥完成灌裝過程，灌裝結束后瓶口下降離開灌裝閥，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一機。

二、主要特點

1、采用組裝式沖洗瓶夾，噴管、噴嘴、導向撥叉可以拆卸，長久使用磨損之后可以更換部分部件即可，降低了維修成本

2、采用拆卸噴嘴，可以根據瓶子大小以及高度使用“一”字噴嘴和散花噴嘴，達到完全清洗

3、進瓶風道采用氣缸控制進瓶，防止后序出現問題，緊急故障排除

4、灌裝閥采用新式灌裝閥，回氣管與灌裝閥一體，結構合理，調整液位方便快捷

5、旋蓋具有微調功能，能夠滿足同樣大小瓶口的高蓋、低蓋使用

型號

CGF24-24-8

生產能力

10000BPH

聚酯瓶規格mm

瓶直徑D=50-105 瓶高H=150-320

噴沖壓力

2-3KG/CM2

適用蓋型

塑料螺紋蓋

總功率

4KW

總重量

 5500KG

外形尺寸

L3000*W2200*H2800mm
