1、投入式、直桿式、法蘭式、螺紋式結構設計
2、安裝簡單、使用方便，互換能力強。高品質傳感器的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確度高。
3、具備本安防爆和隔離防爆能力，可應用于各種危險場所。
4、備有防阻塞型設計，可實現對糊狀介質液位的測量。
5、100％等分刻度、LED、LCD三種指示表頭，現場讀數，十分方便。
6、4～20mADC二線制信號傳送，抗干擾能力強，傳輸距離遠。
7、精細的零點、溫漂、非線性補償，保證儀表使用條件范圍內的精度長期穩定性好。
一、特點
穩定性好，精度高，性能／價格比高
直接投入被測介質中，安裝使用相當方便
固態結構，無可動部件，高可靠性，使用壽命長
從水、油到粘度較大的糊狀物都可進行高精度的測量，無紙記錄儀不受被測介質起泡、沉積、電氣特性的影響
無材料疲勞磨損，對振動、沖擊不敏感
寬范圍的溫度補償
具有電源反相極性保護及過載限流保護
二、工作原理
利用靜壓法測量原理

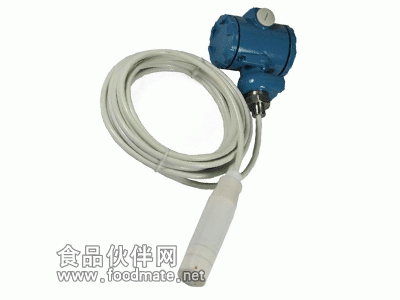

當液位變送器投入到被測液中某一深度時，無紙記錄儀傳感器迎液面受到的壓力為：P=p.g.H+P•
式中：
P：傳感器迎液面所受壓力，單位：Pa
p:被測液體密度， 單位：kg/m3
g:當地重力加速度， 單位：m／s2
p•:液面上大氣壓， 單位：Pa
H:傳感器投入液體的深度， 單位：m
同時，通過導氣電纜將液面上的大氣壓P•引入到傳感器的背壓腔，以抵消傳感器迎液面的P•，使傳感器測得壓力為：P=p.g.H
顯然，通過測取壓力P，可以得到液位深度H。傳感器感測的壓力信號經電路轉換放大，補償后以標準信號輸出。
三、技術性能
適用介質：投入式適用與316不銹鋼，丁腈橡膠，聚氯乙烯共存的介質，法蘭式可測沒強腐蝕性介質。
測量范圍：0－Im至-1200m
精度：0.25%；0.1%；0.5%
工作溫度：-20℃－+80℃（介質無結晶）
貯存溫度：-40℃－+125℃
零點溫度系數：±0.015%量程/℃
量程溫度系數：±0.015%量程/℃
長期穩定性：±0.1%量程/年
電源電壓：12－36VDC 標準24VDC
輸出信號：兩線制4-20mADC
負載特性：參見圖1，標準24VDC時，負載電阻≤600Ω
允許過載：標準量程的3倍
防護等級:IP68
防爆等級：iaⅡCT5
四、結構和材料
變送器中繼箱：鑄鋁，90×73×110，外殼環氧樹脂噴涂
變送器探頭：1Cr18Ni9Ti，29×150mm
導氣電纜：直徑Φ7的6芯聚氯乙烯電纜
重量（不含導氣電纜）：約0.6kg
