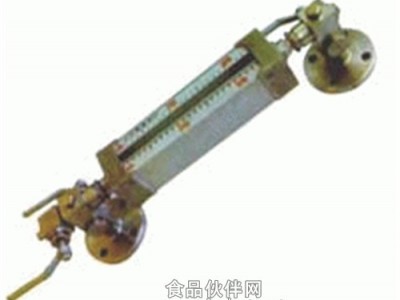

HJ-DUGS單色石英管水位計主要用于各類承壓容 器和工業蒸汽鍋爐上的液位顯示。由于選用了特制的增強型玻璃管，因此它比原HJ-X49H型鍋爐平板水位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。
HJ-DUGS單色石英管水位計結構原理：HJ-DUGS單色石英管水位計上、下兩端裝有法蘭與鍋爐或容器的法蘭連通，通過水位計可直接觀察到容器內液氣的實際高度。
HJ-DUGS單色石英管水位計特性比較：
| 型 號 | HJ-DUGS | HJ-DUGS |
| 外觀 | 小巧、新穎 | 粗糙、較笨重 |
| 安裝中心距(mm) | 300~2000 | 300~500 |
| 可視高度 | 100~1800 | 100~300 |
| 重量、體積比 | 1.0倍 | 1.5倍 |
| 工作壓力 | ≤6.4MPa | ≤4.0MPa |
| 工作溫度 | -10~450℃ | -10~250℃ |
| 維修裝拆 | 方便 | 較繁 |
| 附加裝置 | 照明、防霜、蒸汽夾套 | 照明 |
主要技術指標：●測量范圍(安裝中心距)：300、350、440、500······2000mm
●可視高度：100、150、240、300······1800mm
●被測介質工作壓力： 1.6，2.5，4.0，6.4MPa
●工作溫度：-10℃~+450℃
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套尺寸：G1/2″外螺紋
●觀察距離：15M(自然光)50M(附照明)
●照明燈：36V AC 6W
●接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。使用說明：●水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。●在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。●當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。運輸、貯存、安裝、使用和維護：●包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。●水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。●水位計必須垂直安裝，其垂直偏差度應小于3°。●水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。●根據介質情況，應定期對本體管進行清洗，清除管內的雜物。訂貨須知：●型號規格 ●測量范圍(中心距L) ●工作壓力 ●工作溫度 ●材質要求 ●法蘭標準
