【天然氣流量計規格】天然氣流量計
【天然氣流量計品牌】廈門精川
關鍵字:天然氣流量計,防爆天然氣流量計,夾持式天然氣流量計
【天然氣流量計產品概述】

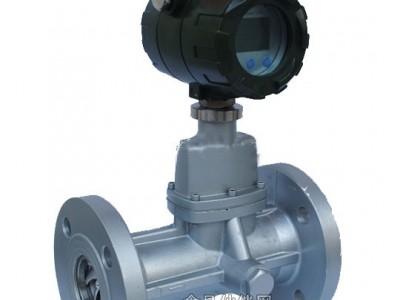

精川LUGB型天然氣流量計
一、產品概述:
精川LUGB型天然氣流量計是根據流體卡門(karman)原理而研制成的用來測量氣體、蒸汽或者液體流量的一種新型流量計,并可作為流量變送器運用于自動化控制系統中。該系列流量計采用差動技術,配合隔離、屏蔽、濾波等措施,大大提高了產品的抗震性,克服了小信號數據紊亂等問題,并采用了的傳感器封裝技術和防護措施,保證了產品的可靠性。精川LUGB型天然氣流量計被廣泛運用于大、中、小型各種管道給排水,工業循環,污水處理,油類及化學試劑以及壓縮空氣,飽及過熱蒸汽、天然氣及各種介質流量的計量。
精川LUGB型天然氣流量計分為普通型和溫壓補償型兩種。普通型是指測量單量信號,溫壓補償型可同時實現溫度、壓力、流量的測量。每種形式都有分體式和一體式兩種可供選擇,以適應和方便不同的安裝環境。
二、工作原理:
精川LUGB型天然氣流量計是由直接接觸流體的漩渦發生器,檢測探頭及相應的電子線路等組成的。當流體流經殼體內垂直放置的漩渦發生器時,在其后方兩側交替地產生兩列漩渦(參見下圖),這種漩渦被稱為卡門漩渦。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門漩渦的頻率與流體的流速成正比,并給出了頻率與流速的關系方程式:
式中: f——漩渦分離頻率(HZ); U
u——管道內流體平均流速(m/s);f = ·Sr
d——漩渦發生體迎流寬度; (1-1.25d/D)
D——傳感器殼體內徑;
Sr——斯特勞哈爾數,無量綱數。對于一定柱形的漩渦發生體,在一定流量范圍內,是雷諾數的函數,在正常流量范圍內可以認為是常數。
由上式可知,在漩渦發生器迎流寬度d和斯特勞哈爾數Sr為已知條件下,可以通過測量漩渦的分離頻率而確定管道內流體平均流速U和體積流量Qv
Qv=3600·Uπ(D/2)2
流體傳感器是單位體積流量Qv產生的脈沖個數n稱為傳感器的儀表系數K:
n
K= (N/ m3 )
Q
由漩渦產生的交變力作用在檢測探頭上,使其內部埋設的壓電元件產生電荷頻率信號,經前置檢測電器放大轉換處理后,輸出與體積流量成正比的脈沖信號,或者換成標準信號輸出。配接流量顯示儀及溫度、壓力傳感器后,可進行各種參數的運算、顯示和累計等。
三、產品特點:
精川LUGB型天然氣流量計具有如下特點:
? 結構精致而牢固,無可動部件,可長期穩定運行;
? 安裝方式簡單而靈活,維護方便;
? 輸出信號為脈沖頻率信號,精度高,零點無漂移;
? 結構形式多樣,有管道式和插入式,分體式和一體式可供選擇;
? 壓力損失較小,運行費用低,更具節能意義;
? 功耗小,電池耐用,抗震性能強;
? 可對累計流量進行掉電保護,保護時間可達10年以上;
? 精確度高,通常液體的測量精度為±1.0%,氣體的測量精度為±1.5%;
? 測量量程范圍寬,在雷諾數為2X104--7X106范圍內,可達1:20;
【天然氣流量計技術參數】
產品名稱:天然氣流量計
測量介質:液體、氣體、蒸汽
介質粘度:小于10cp
介質溫度:-50℃——+400℃
本體材料:1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封: 石墨墊片(特殊根據要求)
環境溫度:-30℃——+80℃(特殊根據要求)
公稱直徑:
管道式:DN15——DN300;
插入式:DN200-2000mm
測量精度:液體:測量值的±0.5%(特殊);氣體:測量值的±0.5%
供電電壓:12——36VDC或3.6V電池
量程比: 10:1
壓力等級:PN25,PN40(高壓可特殊制造)
連接方式:夾持式DN15—DN300;法蘭式DN15--DN300;插入式DN200-DN2000
防爆形式:隔爆型ExdIIBT4 本安型ExiaIICT4
防護等級:IP67
轉換器殼體:壓鑄鋁,上漆
輸出信號: 兩線制4--20mA電流輸出
現場顯示:可編程設定顯示瞬時流量、累積流量
通訊方式:RS485通迅;脈沖;HART通訊
【天然氣流量計產品特點】
● 可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
● 不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫,高壓,
● 安全防爆,適用于惡劣環境
● 無可動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長
● 采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
● 溫壓補償一體化設計;
● 采用分體式信號轉換器,電纜最長10米。
● 量程比寬達20:1
● 儀表整體結構設計合理,動態測量范圍寬,壓力損失小
● 表體采用不銹鋼材質,可適用于腐蝕性介質的測量;
● 現場液晶顯示,脈沖、4~20mA輸出或485通迅,可與工業自動化系統連接;
● 同時顯示流量值與累計流量值,不必輪流切換。
● 采用抗振動探頭,有效消除外界振動影響。
● 電路采用表面貼裝工藝,結構緊湊,可靠性高。
● 電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
【天然氣流量計制造廠家】廈門精川自動化科技有限公司
【公司網站】http://www.xmjingchuan.cn/
http://www.liuliangji360.com/
http://www.xmjingchuan.com/
http://www.wolunliuliangji.net
http://www.jcdcs.com/
http://www.liuliangji5.com/
【公司電話】0592-5630657
【7X24小時】15859215896(余工)
【QQ】443569383
【生產能力】設計生產能力每年一萬套
【售后服務】產品從出廠之日起12個月內提供三包服務,出現非人為損壞質量問題,本公司負責包修、包換、包退,三包期外提供有償終身維修服務。
