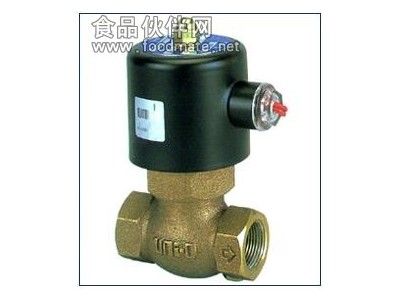

| 電磁閥 US系列 大流量高壓高溫型， 二口二位式常閉型（通電開型）電磁閥 型號：US-15,20,25,35,40,50 口徑自：1/2"～2" 適用流體：蒸氣、水、空氣、輕油等用途。 |
| 規格與特性： |
| 1. US型系列為復動活塞引導式通電開型。 2. 閥體材質為鑄造銅。 3. 須擁有基本壓力0.5kgf/㎝2以上方可開啟。 4. 定格電壓：AC110V/AC220V/DC24V(50/60Hz)。 5. 電壓容許差：+10%，DC電壓容許差：+1%。 6. 其它AC/DC電壓值，可依客戶需求制作。 7. 管徑接續規格：BSPT牙，如需其它規格，可依客戶需求制作。 8. 使用流體如為重油需另外定制。 9. 如壓力范圍超過15 kgf/㎝2，可另外訂制其它高壓規格，但需注明流體種類及實際工作壓力 10. 安裝需采用水平式配管，不適用垂直式配管。 |
| 型號 | 配管 口徑 | Cv值 | 節流口徑 | 流體溫度 (℃) | IN-OUT入出口 操作壓差 范圍kgf/cm2 | 尺寸 | 重量 | |||||
| 水 | 空氣 | 蒸氣 | 輕油 | L | H | D | ||||||
| US-15 | 1/2 | 4.0 | 17mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 82 | 120 | 58 | 1.7 |
| US-20 | 3/4" | 6.0 | 17mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 82 | 123 | 58 | 1.7 |
| US-25 | 1" | 12 | 22mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 91 | 130 | 58 | 2.0 |
| US-30 | 1-1/4" | 18 | 30mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 110 | 141 | 58 | 3.1 |
| US-40 | 1-1/2" | 32 | 30mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 110 | 144 | 58 | 3.3 |
| US-50 | 2" | 48 | 50mm | -5℃ ~185℃ | 0.5-15 | 0.5-15 | 0.5-15 | 0.5-15 | 163 | 173 | 58 | 7.2 |
| *以上標示之壓力以AC110V/220V電壓為主，若電壓為DC/AC24V壓力略有差異。 *如需AC380V/415V/440V/DC12V等待特殊電壓，需要訂制。 *客戶如有訂制品需訂制，本廠備有各種CNC車床加工機器可隨時為您設計訂制 |
