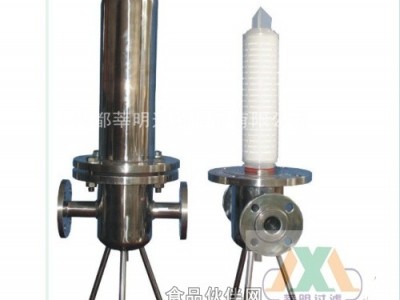

微孔濾芯過濾器殼體選用SUS304、316L、PP等材料制造，參照同類濾器通用規格標準，應用合理的流體力學參數設計，達到用戶所要求的過濾效果，品種規格齊全，可供各類用戶選擇。
 | 不銹鋼制件，參照GB150-1998鋼制壓力容器設計，配置衛生級不銹鋼管件和ISO2852標準快開形式卡箍或 |
| （GB/HG）標準法蘭接口，不銹鋼內外表面機械拋光或內涂PTFE； | |
| 聚丙烯濾器參照HG/T20640-97標準，按Q/320585 FHC03-2002標準設計制作； |
| 與各種型號的濾芯匹配使用，注重濾器與濾芯的安裝密封設計； |
| 濾器經水或氣壓的耐壓、密閉性測試； |
| 設計結構合理，制作符合制藥行業GMP規范要求； |
| 按要求配置Y-60型常規、不銹鋼、隔膜式壓力表。 |
| 不銹鋼筒式過濾器殼體外形尺寸參考表 |
| 理論流量 t/h | 配裝濾芯 | 進出口管外徑(mm) | 連 接 | 外形尺寸參考(mm) | ||||||
| 根數 | 長度 | 方式 | 規格(mm) | A | B | C | D | E | ||
| 0.3~0.5 | 1 | 10" | 25 | 快裝 | ф50.5 | 600 | 400 | 80 | 100 | 220 |
| 0.5~1 | 20" | 800 | 650 | |||||||
| 1~1.5 | 30" | 1050 | 900 | |||||||
| 1~1.5 | 3 | 10" | 32 | 快裝 | ф50.5 | 650 | 450 | 120 | 200 | 320 |
| 1.5~3 | 20" | 900 | 700 | |||||||
| 2.5~4.5 | 30" | 34 | 1150 | 950 | ||||||
| 1.5~2.5 | 5 | 10" | 32 | 快裝 | ф50.5 | 650 | 450 | 120 | 220 | 350 |
| 3~5 | 20" | 900 | 700 | |||||||
| 4.5~7.5 | 30" | 38 | 1150 | 950 | ||||||
| 5~7 | 7 | 20" | 38 | 快裝 螺紋 法蘭 | ф50.5 G1" DN40 | 950 | 700 | 150 | 250 | 400 |
| 6~10 | 30" | 48 | 1200 | 950 | ||||||
| 8~14 | 40" | 1450 | 1200 | |||||||
| 6~8 | 9 | 20" | 48 | 快裝 螺紋 法蘭 | ф64 G1" DN50 | 1000 | 700 | 150 | 350 | 500 |
| 8~12 | 30" | 1250 | 950 | |||||||
| 12~15 | 40" | 1500 | 1200 | |||||||
| 6~12 | 12 | 20" | 48 | 快裝 螺紋 法蘭 | ф64 G1.5" DN50 | 1100 | 800 | 200 | 350 | 500 |
| 12~18 | 30" | 57 | 1350 | 1050 | ||||||
| 16~24 | 40" | 1600 | 1300 | |||||||
| 8~15 | 15 | 20" | 76 | 螺紋 法蘭 | G2.5" DN65 | 1100 | 800 | 200 | 400 | 550 |
| 18~25 | 30" | 1350 | 1050 | |||||||
| 20~30 | 40" | 1600 | 1300 | |||||||
| 12~21 | 21 | 20" | 89 | 螺紋 法蘭 | G3" DN80 | 1150 | 850 | 200 | 450 | 600 |
| 21~31 | 30" | 1400 | 1100 | |||||||
| 27~42 | 40" | 1650 | 1350 | |||||||
