DMF電磁式煤氣安全切斷閥,DMF-0.1電磁式煤氣安全切斷閥

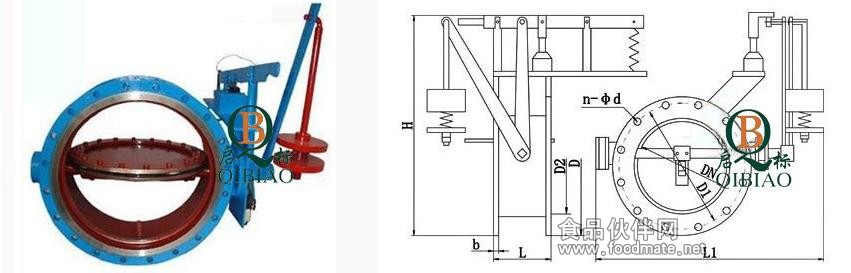

產品名稱：電磁式煤氣安全切斷閥 產品型號：DMF 、DMF-0.1 一、電磁式煤氣安全切斷閥概述 上海啟標DMF電磁式煤氣安全切斷閥，是我公司自行研究設計。它與電磁式啟動器組合配套使用。電磁式煤氣安全切斷閥具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。 二、電磁式煤氣安全切斷閥原理 1、電磁式煤氣安全切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。 2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。 電磁式煤氣安全切斷閥零件材料 1、閥體、蝶板 ：Q235A 2、閥桿 ：碳鋼 、WCB 3、填料 ： 石棉盤根 4、密封圈： 硅橡膠 三、電磁式煤氣安全切斷閥結構圖  四、電磁式煤氣安全切斷閥技術參數 1、公稱壓力： 0.1Mpa 2、電源電壓： 220V 50HZ 3、電源電壓： 220V 50HZ 4、轉角范圍： 0-90° 5、工作溫度：≤80℃ ， ≤200℃ 6、適用介質： 煤氣、空氣等氣體 7、公稱通徑: DN100-1000mm 五、電磁式煤氣安全切斷閥連接尺寸 | DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-ød | | 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 | | 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 | | 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 | | 250 | 370 | 335 | 310 | 145 | 520 | 250 | 690 | 22 | 12-18 | | 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 | | 350 | 485 | 445 | 412 | 180 | 630 | 300 | 790 | 22 | 12-23 | | 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 | | 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 | | 500 | 640 | 600 | 568 | 200 | 780 | 300 | 930 | 24 | 16-23 | | 600 | 755 | 705 | 670 | 270 | 895 | 400 | 020 | 24 | 20-25 | | 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 | | 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 | | 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 | | 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 500 | 1360 | 28 | 28-30 | 安裝與使用： 1、本產品可為水平或垂直安裝發式，用戶不注明安裝要求時，按水平安裝發式供貨。 2、本產品備有手柄和鎖銷（見圖1件2、件3），供安裝調試時使用，投運時必須解扣。 3、重錘必須設有保護柵以保護人身安全，本產品上帶有消能彈簧，使用時下部再設置柔性緩沖止檔。 4、露天安裝時，必須設置防雨罩（用戶提出要求時，本廠可配套供貨） 訂貨說明： 訂貨時請注明以下內容： 1、閥的公稱直徑 2、介質壓力 3、電磁鐵電源電壓（無特殊需要可不提）。 4、其它特殊要求（加配法蘭、高溫硬密封等，本廠可供貨）。 5、DCK-1型電磁式煤氣安全閥控制器為其配套產品，用戶可不選，自行設計控制電路。 6、其它特殊要求（如密封材質等）。 7、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 8、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖 應用領域： 應用于石化、冶金、輕工等加熱燃氣管道中。安全閥應垂直安裝，并裝設在容器或管道氣相界面位置上。 盡詳細提供以上技術參數，方便我公司經營部及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務，竭誠歡迎國內外客商光臨合作與洽談業務，攜手共創輝煌。 |
