該試驗臺實際為氣驅液增壓裝置，該裝置是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置。
一、特點
它是使用壓縮空氣為動力源，以氣液增壓泵為壓力源，輸出高壓液體壓力與驅動氣源壓成比例。通過對驅動氣源壓力的調整，便能得到相應的增壓后的液體壓力。當驅動氣源壓力與增壓后的液體壓力平衡時，增壓泵便停止充壓，輸出高壓液體壓力也就穩定在預調的壓力上。該裝置為手動控制，壓力表可實時顯示調節驅動氣源所要想達到的壓力，無需電能，因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于閥門、管路、連接件、壓力容器等受壓設備的試壓檢驗。同時也適合科研、檢驗部門檢測工具。
二、用途
用于壓力容器、管路、閥門、連接件等的耐壓或爆破測試。

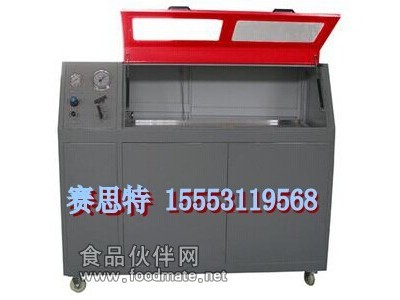

三、設備圖片及原理圖：
注：所用元件介紹
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 二聯體，氣源處理元件 | 6 | 高壓液體壓力表 |
| 2 | 手拉閥 | 7 | 高壓針閥 |
| 3 | 氣液增壓泵 | 8 | 卸荷閥 |
| 4 | 氣源壓力表 | 9 | 管路連接 |
| 5 | 水箱 | 10 | 封閉箱體 |
四、注意事項：高壓截止閥為錐形針閥，關閉力不能大于18NM。在升壓過程，截止閥如有滲漏，正確的操作應是卸壓后再重新關閉。避免用力過大而損壞閥芯，縮短該閥使用壽命。
五、技術參數及特點
1：被增壓介質:常壓水
2：驅動方式：壓縮空氣
3：驅動壓力：3-8bar
4：使用工況：壓力容器高壓耐壓試驗
5：高壓水出口壓力：0--3.2MPA
6：增壓系統標準狀態下輸出流量：20L/min
7：增壓方式：采用1臺G04氣液增壓泵
8：空壓機動力供應： 電網供電，
9：空壓機冷卻方式： 風冷
10：使用方式： 適應室內工況
11：設計海拔高度 1500m
12：相對濕度： 不高于90%
13：周圍環境和被壓縮的空氣溫度范圍： +5℃～+45℃（室內）
14：環境空氣壓力： 0.1MPa
【機特點 】整套機組從安全可靠角度考慮設計為：
a) 所有部件均安裝于一個封閉箱體結構，結構簡易，連接安全可靠，控制面板位于前端，便于觀察和操作
b) 手動閥門控制，更快速切斷增壓器空氣驅動氣管路，使增壓器立刻停機。
c) 機自身內置機械壓力開關，輸出壓力可通過氣動開關設定，當輸出壓力達到設定值時，增壓器自動停機。
d) 自身內置安全閥，當壓力開關失效，增壓器不停機時，安全閥自動開啟卸壓。
e) 自身內置高壓單向閥，過濾器等，保障機安全可靠
基本特點：
• 無油壓縮，氣體不受污染。
• 增壓器采用無油潤滑技術，機不需要潤滑設備，節約全部潤滑油費用；
• 不需配電設備。
• 不需冷卻機。
• 控制機簡單，機中全部使用氣動控制，安全可靠。
• 噪音小。
• 設備尺寸小，可撬裝化，安裝費用低。
• 由于設計簡單和壓縮的低耗熱量而帶來的低維護費用。
• 經濟性好，可保證在氮氣氣源殘余壓力低到1.5MPa時照常工作。
六、耗氣量及配套的空壓機
耗氣量主要是由增壓泵的驅動缸活塞的每分鐘的往復次數所決定的，在所供氣源壓力不便的情況下，泵的往復次數決定于排出氣體壓力的大或小。當氣源壓力調至作空載排氣時（如對被檢大容積容器充氣時）就是泵耗氣量的時候。隨著被試容器內的氣壓逐漸升高，泵的往復速度也逐漸減慢，直至驅動氣氣壓與排除氣體氣壓成比例平衡后，泵就停止工作，耗氣量就等于零。該裝置所配氣體增壓泵GD16WL的耗氣量為1.2m3/min, 按照常規氣密性試驗的的實際情況，可選大于0.8m3/min排量的空壓機就可
六、售后服務
SHINEEAST品牌產品自發貨之日起一年內對于由于材料和制造問題而引起的原始缺陷實行保修。盤根、密封件以及因保養不當、所用液體不適用、空氣，液體介質中含有雜質、所用壓力超過了所規定的范圍而引起的任何零件失效，均不在保修范圍內。客戶可以將認為具有原始缺陷的產品還給工廠進行維修或更改，對經工廠檢查后證實使用問題是由原始缺陷引起的退件，將給予免費更換或維修，保修期內的退件在退運前請先征得工廠的同意，材料返回需提供購貨日期、采購單編號、型號、退件原因或其它相關數據必須保修申請文件中列出，以便于及時將退件或更換件退回給客戶。 在沒有預先授權的情況下，就將單元折開，誤用或進行改造 ，重裝不當或使用的配件非原廠所制造的，同樣將導致保修失效。 產品進行任何改造，無論是已經發生或是已經發生的，都將導致產品的保修失效，對于已經改造的產品，SHINEEAST將不承擔任何的責任和義務。因改造及使用改造過的SHINEEAST產品而導致的人身傷害，SHINEEAST不接受其提出的任何索賠或要求。 產品承擔的義務于更換。任何因自然因素或人為因素導致的損失，以因連接需要或使用過程中所產生的費用，SHINEEAST都不予承擔。 上述保修期規定適用于銷售及特殊目的下有關產品的適用方面的保修規定，除以述明確列明以外，此規定不包括或陷含其它任何保修方面的承諾。
