燃氣緊急切斷閥

產品名稱：

燃氣緊急切斷閥

型號：

ZCRB

口徑：

DN15-250

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【燃氣緊急切斷閥】

燃氣緊急切斷閥詳細介紹 http://www.shldfm.com/Pro799/227.html
燃氣緊急切斷閥介紹： ZCRB系列燃氣緊急切斷閥是一種新型的燃氣管道工程的安全配套裝置，主要應用于以下場合: 1.與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。 2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。 3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。 4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。 5.可靠的技術性能；極低的負荷損失；極高的安全性能；的節能性能；快速切斷性能是本系列產品的五大特點。
燃氣緊急切斷閥特點： ◆ 閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。 ◆ 當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時，即使撤去。 ◆ 當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。 ◆ 閥門采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使閥門達到開關省力、快速。注：根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
燃氣緊急切斷閥技術參數： 1、適用于煤氣、天然氣及液化石油氣。 2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350 3、工作壓力：0.5bar～6bar 4、電氣防護等級：CEI IP65/IP67 5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5 6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W 7、操作系數：不間斷輸出或脈沖型 8、電氣連接：插件（不分正負極） 9、線圈功率: ≤DN100，20℃時交流 AC220V，50Hz/24VA直流 DC24V/24W 線圈型號:MF-1(2≥DN100，20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號：ZCLF-1(2) 10、工作環境溫度：-15～60℃ 11、密封材料：NBR橡膠 12、閥門關閉時間：少于1秒

燃氣緊急切斷閥手動復位操作過程：當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。注：手動復位必須在電磁閥線圈斷電時操作。

規格安裝規范

DN15-DN100 可以(YES) 可以(YES)

DN125-DN400 可以(YES) 不可以(NO)
不可以(NO)

安裝圖列

燃氣緊急切斷閥性能規范：

壓力等級常溫試驗壓力

殼體密封低氣壓密封

公稱壓力(MPa) 1.6 2.4 1.76 0.6

2.5 3.75 2.75 0.6

4.0 6.0 4.4 0.6

適用溫度 -15~60℃

燃氣緊急切斷閥零件材料：

零件名稱材料

“-1絲扣“ DN25-DN350（法蘭）

閥體黃銅碳鋼（不銹鋼）

自鎖體黃銅（鋁合金）

閥桿不銹鋼不銹鋼

密封圈 NBR橡膠

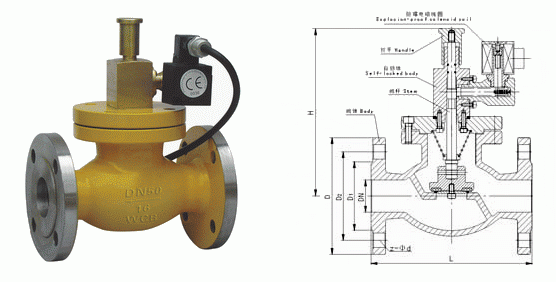

燃氣緊急切斷閥外形結構圖：

燃氣緊急切斷閥連接尺寸：

規格(DN) L H D D1 D2 Z-¤d 備注

1/2"(DN15) 68 120

絲扣

3/4"(DN20) 72 128

1"(DN25) 100 160

25 160 180 115 85 65 4-¤14 法蘭連接

32 180 200 135 100 78 4-¤18

40 200 200 145 110 85 4-¤18

50 230 220 160 125 100 4-¤18

65 290 255 180 145 120 4-¤18

80 310 320 195 160 135 8-¤18

100 350 380 215 180 155 8-¤18

125 400 405 245 210 185 8-¤23

150 480 458 280 240 210 8-¤23

200 600 530 335 295 265 8-¤23

250 650 600 390 350 320 12-¤23

300 750 650 440 400 368 12-¤23

350 850 750 500 460 428 12-¤23

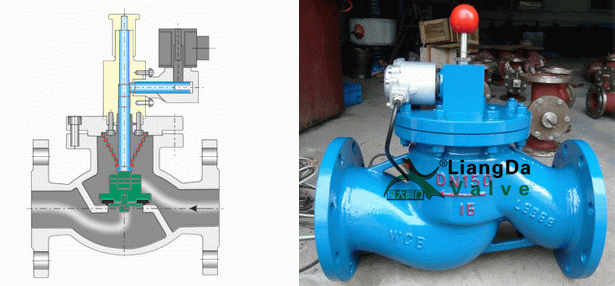

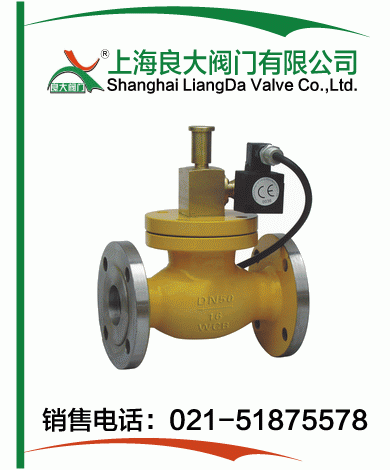

燃氣緊急切斷閥產品實物圖：
