天然氣氣動緊急切斷閥.天然氣氣動緊急切斷閥結構圖

品牌：	上海良大
產品規格：	DN25-500
單價：	850.00元/件
起訂：	1 件
供貨總量：	100 件
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2021-06-16 12:43
瀏覽次數：	838

公司基本資料信息

上海良大閥門有限公司
已繳納 0.00 元保證金
聯系人蘇建祥 (先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市徐匯區龍漕路51弄3號

詳細說明

天然氣緊急切斷閥

天然氣氣動緊急切斷閥

產品名稱：

天然氣氣動緊急切斷閥

型號：

QDQ421F

口徑：

DN25-200

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【天然氣氣動緊急切斷閥】

   天然氣氣動緊急切斷閥詳細介紹 http://www.shldfm.com/Pro036/231.html
天然氣氣動緊急切斷閥介紹: 天然氣氣動緊急切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓合嗯c氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
天然氣氣動緊急切斷閥電控的工作原理: 本閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。 1.燃?xì)庑孤﹫缶鲌缶?電磁閥通電排氣,閥門自動關閉。 2.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉。

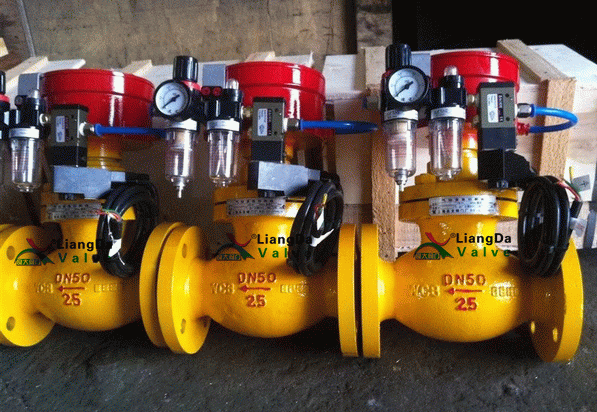

天然氣氣動緊急切斷閥產品實物圖：

天然氣氣動緊急切斷閥性能規范：

壓力等級 2.5/4.0Mpa 氣缸工作壓力 ≤2.0Mpa

使用溫度 -40~+80℃ 氣缸使用介質 氮?dú)鈆無水空氣

使用介質 天然氣，液化氣，熔閉時間 ±70℃

關閉時間 ≤5秒氣缸開啟壓力 ≥0.5-0.7Mpa

天然氣氣動緊急切斷閥零件材料：

零件名稱材料

閥體閥蓋碳素鋼

氣缸，活塞球墨鑄鐵

密封圈， O型圈聚四氟乙烯，丁晴橡膠

彈簧 50CrVA（彈簧鋼）

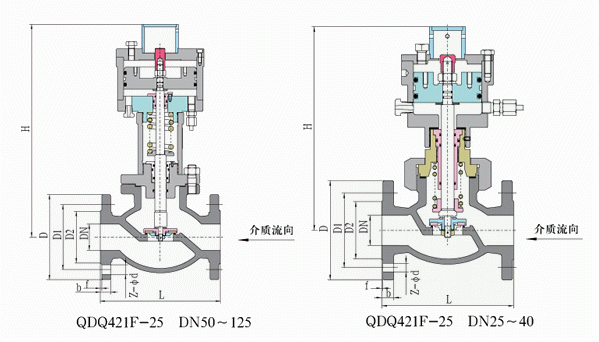

天然氣氣動緊急切斷閥外形結構圖：

天然氣氣動緊急切斷閥連接尺寸：

DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

4-14

   20

   150

   255

   105

   75

   55

   16

   2

4-14

   25

   160

   285

   115

   85

   65

   16

   2

4-14

   32

   180

   300

   135

   100

   78

   18

   2

4-18

   40

   200

   320

   145

   110

   85

   18

   2

4-18

   50

   230

   380

   160

   125

   100

   20

   3

4-18

   65

   290

   420

   180

   145

   120

   22

   3

8-18

   80

   310

   450

   195

   160

   135

   22

   3

8-18

   100

   350

   520

   230

   190

   160

   24

   3

8-23

   125

   400

   558

   270

   220

   188

   28

   3

8-23

   150

   480

   750

   300

   250

   218

   30

   3

8-25

   200

   600

   950

   360

   310

   278

   34

   3

12-25

   250

   650

   1050

   425

   370

   322

   36

   3

12-30

   300

   750

   1120

   485

   430

   390

   40

   3

16-30
