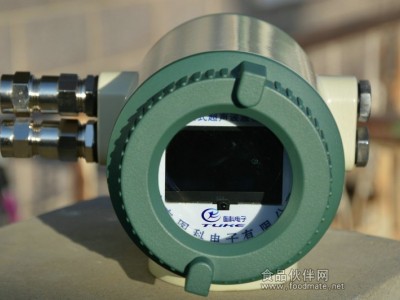

  TK-LW外測液位計

1.外測液位計產品概述

TK-LW型外測液位計,是我公司研發的一項新技術、新產品,液位測量采用了傳感器外貼、與被測液體非接觸式測量方式,實現真正意義上的完全隔離測量。外測液位計,可在罐外連續測量液位,對罐體不開孔、不動火、實現不停產安裝。特別適合密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行精確測量。儀表采用防爆設計,在防爆場合得到廣泛應用。

2.外測液位計工作原理

 外測液位計采用了聲吶(超聲波)的回波測距原理,結合公司的多項數字信號處理、模式識別、數據庫處理等專有技術,克服了儲罐壁及外部干擾的影響;同時外貼式超聲波液位計還可以進行自動參數校準,使儀表不受介質溫度和成分變化的影響,確保液位計高精度的非接觸式測量罐內液位。儀表以我公司的超聲波處理技術為核心,實現了超高速的數字信號處理功能,實現高精度液位測量,同時儀表可輸出4~20mA 標準信號將測量結果輸出至DCS自動化控制系統

3.外測液位計功能特點

ü 測量敏感元件外貼

非接觸式測量:最理想的液位測量方式 適用面很廣:可用于有劇毒的、強腐蝕性等各種復雜工況;以及易燃易爆的危險場合 安裝可不停產、不清罐、不動火、不影響生產 自動診斷功能 一鍵恢復功能 紅外在線調試功能 穩定可靠,無可動件,壽命長 精度高,實時自動校準,保持儀表的測量精度

ü 探頭制造技術

精度高、反應靈敏 工作可靠、壽命長

ü 優化的核心算法

適應性廣(適用于各種罐型、罐徑、材質) 儀表調試簡單 抗干擾能力強

4.外測液位計技術參數

精    度

1‰~1%(可選)

顯示屏

OLED

遷 移 量

10m

顯示位數

5位半

量    程

30m(可選)

重復性

1mm

供電電壓

24V DC  ±15%

電源容量

10W

接線形式

四線制/兩線制

輸出信號

4~20mA

負    載

<750Ω

濕    度

15%~RH

環境溫度

-40℃~+60℃

探頭使用溫度

-40℃~+250℃

通訊接口

RS-485、HART

調試接口

紅外

外殼材質

鑄鋁

防爆標志

ExdIICT6

電氣接口

M20×1.5mm(可選)

可測壁厚

≤70mm

防護等級

IP65

介質要求

粘度<30mPaS

備注:溫度低于-20℃時,建議給主機增加保溫措施

5.外測液位計應用條件

5.1介質

   純凈度:液體中不能充滿氣泡、不能懸浮大量固體(如結晶物)、罐底部不能有大量沉淀物。

   粘度:動力粘度<30mPaS。

5.2被測容器

      材質:密實性材料,如:碳鋼、不銹鋼、各種硬金屬、玻璃鋼、硬塑料、陶瓷或其他復合材料等。安裝探頭處的容器壁為多層材料時,則要求層間必須緊密接觸,無氣泡和氣體夾層,容器壁內、外表面應平整,如:硫化硬橡膠襯層、不銹鋼襯層、鈦襯層等。

      罐型:球罐、臥罐、槽罐、立式罐等。

   5.3儀表安裝環境

儀表采用隔爆設計,允許的工作環境溫度應在-30℃~+55℃范圍內。在北部等寒涼地區使用,冬季建議加保溫措施;在南部等溫度較高、陽光直射強烈的地區,建議安裝在陰涼通風處或使用遮陽板,避免儀表因內部溫度過高而減少使用壽命。
