電廠液氨液位計

                               液氨液位計
    發電廠脫硝用液氨儲罐進出液頻繁。原儲罐上安裝的差壓式液位變送器與磁翻板液位計的液位數據波動頻繁，誤差很大，無法對罐內液氨的液位進行有效控制，存在嚴重的安全隱患，為確保液氨儲存、使用的安全，消除安全隱患，所以必須選取的液位計，候選液位計有雷達物位計、外貼式超聲波液位計。

     由于差壓式液位變送器、磁翻板液位計、雷達物位計測量不穩定，為保證準確測量液氨，考慮使用其他液位儀表的時候，應符合以下幾點。

1.液氨儲存罐區為防爆區域，盡可能不動火安裝。

2.液氨儲罐內有存有液氨，置換過程慢、費時費力。盡可能不影響車間正常生產。

3.液氨罐屬于三類壓力容器，改造手續復雜嚴格，盡可能不改變罐體原有結構。

4.精度高、可滿足連鎖要求。測量誤差不得大于±0.5%。

選擇雷達物位計的時候，由于現場的工況涉及到開孔電焊，所以這時候雷達物位計就不合適了。非接觸式液位測量的外貼式超聲波液位計就為。

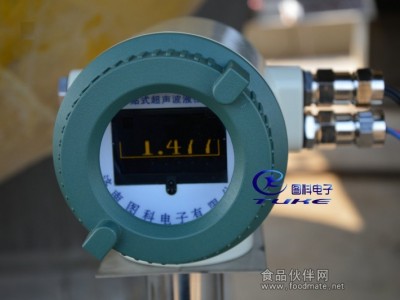

圖科電子TK-LW智能型電廠脫硝液氨液位計

1.液氨的簡介：

液氨，作為國家指定的重大危險源之一，常態下，氨氣為無色氣體，有刺激性惡臭，容被液化，在升溫或降低壓力時，液氨可急劇蒸發，并吸收大量的熱。在工業領域也有大量的應用。但是隨著液氨使用的廣泛，部分企業對于液氨的管理不到位，很容易造成泄漏事故。液氨泄漏后，極易造成人員中毒，如果空氣中氨的質量濃度超過它的爆炸下限，遇火源還會發生火災爆炸事故，造成人員傷亡和設備、建筑的破壞。2.應對方案液氨罐區由于介質的危險性，合理地選擇儀表、實時的監視預警、正確的工藝、事故的預防預案是安全控制的核心。針對液氨的存儲和泄露而可能產生中毒、火災甚至爆炸的可能性，用戶應從以下幾個方面來防止液氨的泄漏和泄漏后如何處理。1)儀表的選擇為液氨存儲選擇適合的監控儀表，是保證安全生產的前提。液氨罐區主要的儀表包括液位、溫度、壓力、有毒（可燃）氣體報警儀等。    液氨是一種高度危險的化學物質，液位計的準確好用是保證儲罐安全運行的主要安全附件，而液氨罐為安全，采用開口最少化原則，以保證罐整體強度。為保證液位能安全監控且不要對原有液氨儲罐進行開孔，因此，這部分罐區液位監控，建議用戶選用外貼式超聲波液位計。該液位計區別于普通的液位計，無需在罐體上面開孔，采用磁吸式探頭附著在金屬罐壁的外側，通過外貼式超聲波原理就可以監測出罐體的實時液位，安全可靠，接觸介質。由于液氨特性，建議液氨存儲不要超過容量的85%，液位計作為罐的液位測量，實時監測液位的變化情況，按照現場工藝情況設置上限、下限的報警點，當液位達到或超過報警，立刻通知操作人員及時處理。
1.電廠脫硝液氨液位計概述
      圖科電子TK-LW液氨液位計,是我公司研發的一項新技術、新產品，液位測量采用了傳感器外貼、與被測液體非接觸式測量方式，實現真正意義上的完全隔離測量。液氨液位計，可在罐外連續測量液位，對罐體不開孔、不動火、實現不停產安裝。特別適合密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行精確測量。儀表采用防爆設計，在防爆場合得到廣泛應用。
2.電廠脫硝液氨液位計工作原理
          TK-LW液氨液位計采用了聲吶（超聲波）的回波測距原理，結合公司的多項數字信號處理、模式識別、數據庫處理等專有技術，克服了儲罐壁及外部干擾的影響；同時液氨液位計還可以進行自動參數校準，使儀表不受介質溫度和成分變化的影響，確保液位計高精度的非接觸式測量罐內液位。儀表以我公司的超聲波處理技術為核心，實現了超高速的數字信號處理功能，實現高精度液位測量，同時儀表可輸出4～20mA 標準信號將測量結果輸出至DCS自動化控制系統。

3.電廠脫硝液氨液位計功能特點

測量敏感元件外貼 非接觸式測量：最理想的液位測量方式 適用面很廣：可用于有劇毒的、強腐蝕性等各種復雜工況；以及易燃易爆的危險場合 安裝可不停產、不清罐、不動火、不影響生產 自動診斷功能 一鍵恢復功能 紅外在線調試功能 穩定可靠，無可動件，壽命長 精度高，實時自動校準，保持儀表的測量精度 探頭制造技術 精度高、反應靈敏 工作可靠、壽命長 優化的核心算法 適應性廣（適用于各種罐型、罐徑、材質） 儀表調試簡單 抗干擾能力強
4.電廠脫硝液氨液位計技術參數

精    度	1‰～1%（可選）	顯示屏	OLED
遷 移 量	10m	顯示位數	5位半
量    程	30m（可選）	重復性	1mm
供電電壓	24V DC  ±15%	電源容量	10W
接線形式	四線制	輸出信號	4～20mA
負    載	＜750Ω	濕    度	15%～RH
環境溫度	-40℃～+60℃	探頭使用溫度	-40℃～+200℃
通訊接口	RS-485、HART	調試接口	紅外
外殼材質	鑄鋁	防爆標志	ExdIICT6Gb
電氣接口	M20×1.5mm（可選）	可測壁厚	≤70mm
防護等級	IP65	介質要求	粘度<30mPa·S
備注：溫度低于-20℃時，建議給主機增加保溫措施


5.液氨液位計安裝及接線
6.1液氨液位計儀表主機安裝示意圖

6.2液氨液位計安裝位置示意圖
6.2.1臥罐安裝示意圖


6.2.2液氨液位計球罐安裝示意圖

6.3液氨液位計超聲波探頭安裝要求
6.3.1液氨液位計對容器的要求 將容器底部選好的安裝位置處理平整、光潔；打磨處理過的容器壁應噴上防銹漆，避免探頭與容器壁接觸處生銹影響測量； 安裝時給探頭感應面及安裝面涂上耦合劑（真空硅脂），以保證超聲波信號傳播良好； 容器壁上的安裝面尺寸應不小于Ф150mm，表面粗糙度應達到1.6；

6.3.2液氨液位計對探頭安裝位置的要求

避開下部進液口，以避免進液劇烈流動對測量產生影響； 避開上部進液口位置，以避免進液沖擊使液面劇烈波動影響測量； 避開出液口或排污口，如不滿足條件，則應有措施保證定期清除罐底沉積物； 探頭所安裝的正前方應無攪拌裝置或盤管等遮擋物；
7.液氨液位計訂貨選型


TK-LW-	□	□	□	□	□	□
						S	四線制
						L	兩線制
					A	(4-20)mA
					B	HART通訊
					C	Modbus通訊
					D	工業以太網
				D	低溫（-50℃～+50℃）
				C	常溫（-20℃～+70℃）
				G	高溫（0℃～+250℃）
			A	臥罐
			B	球罐
			C	立罐
		A	標準型
		B	自校準型
	A	普通型
	B	防爆型

電廠液氨液位計現場實圖
