基本用途
適用于在各種物品的上平面貼標簽或不干膠膜，如書本、文件夾、盒子、紙箱等，更換覆標機構可適用于不平整表面貼標，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。
貼標視頻：
可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。
可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

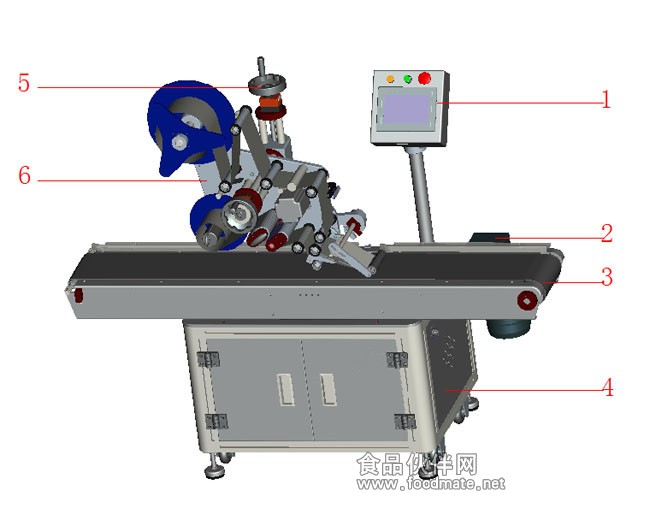

產品視圖
| 序號 | 機構名稱 | 機構說明 |
| 1 | 人機界面 | 人機對話窗口，進行各種參數調節 |
| 2 | 電機 | 提供機器運轉動力 |
| 3 | 輸送機構 | 將產品輸送到貼標位置，貼標后，輸送到收料機構 |
| 4 | 電箱 | 貼標機電氣控制中心，排布各種控制器和PLC |
| 5 | 調整機構 | 通過前后、上下、左右調整將標頭機構調整至合適貼標位置 |
| 6 | 標頭機構 | 貼標的核心部件，實現貼標功能 |
工作原理
＊核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。
＊操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。
適用范圍
＊適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。
＊適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。
＊應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。
＊應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。
產品特點
＊適用范圍廣，可滿足產品寬度30mm～350mm的產品平面貼標和不干膠膜，更換覆標機構可滿足不平整表面貼標；
＊ 貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；
＊堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；
＊穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的電控系統，支持設備7×24小時運轉；
＊調整簡單，設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時；
＊應用靈活，可單機生產或接流水線生產，生產現場布局簡單；
＊智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
＊觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；
＊功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；
＊可選配功能和部件：
①熱打碼/噴碼功能；
②自動收料功能（結合產品考慮）；
③自動上料功能（結合產品考慮）；
④增加貼標裝置；
⑤其他功能（按客戶要求訂做）。
技術參數
以下為標準機型技術參數，其他特殊要求和功能，可量身訂做
◆ 適用標簽長度：6mm～250mm
◆ 適用標簽寬度（底紙寬度）：20mm～150mm
◆ 適用產品尺寸（長×寬×高/厚）：長：40mm～400mm
寬：40mm～200mm
高：0.2mm～150mm
◆ 適用標卷外徑：φ300毫米以下均可
◆ 適用標卷內徑：φ76mm
◆ 貼標精度：±1mm
◆ 出標速度（m/min）：20m/min
◆ 貼標速度（pcs/min) ：40～150pcs/min
◆ 輸送速度（m/min：5～20m/min 調速：5～15 m/min
◆ 重量：約180kg
◆ 頻率（HZ）：50HZ
◆ 電壓（V）：220V
◆ 功率（W）：1000W
◆ 設備外形尺寸（長×寬×高）：2000mm×800m×1350mm 。
