德國HDT 連續性檢測器/通斷檢測器
產品型號:3500

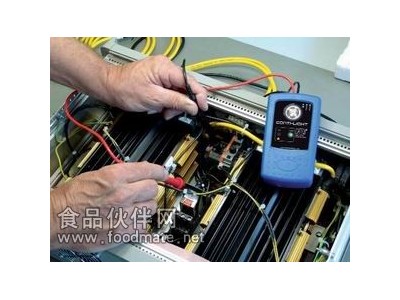

產品應用于線路板、設備、線路、電力的通斷檢測、并具有對線功能。
儀器還具有照明功能,能夠在能見度差的環境下使用。
可分別測量:0-2Ω/2Ω-15Ω/15Ω-10kΩ通斷
因其測試電流達200mA(安規要求),可用于一般電器設備的接地電阻測量,如測量結果小于2Ω,則合格。(只作為參考測量,不作為安規測試儀的替代儀器)
功能與特點:
◇判斷導線或線路電阻是否導通
◇具有不同測試結果的聲光顯示
◇照明燈功能
◇導通電阻判斷范圍為小于2Ω、2Ω-15Ω,15Ω~10 kΩ
◇儀器測試電流10mA與200 mA可選
◇隨機附有測試線和2個測試探針及1個鱷魚夾,中德英文使用手冊
◇1節9V電池供電
◇抗沖擊的結構,牢固防震的ABS外殼,外加環保型橡膠保護套。
測量方式:
切記:被測導體或線路是不帶電的!!!如有帶電請先放電 照明燈切勿對著眼睛!!!
儀器頂部撥動開關,可選10mA或200mA
開關位置在“<10mA”
①當被測的電阻在0 -15Ω時,會出現蜂鳴聲,綠色的LED燈亮起。
②當被測的電阻15Ω-10kΩ之間時,僅出現綠色的LED燈亮起。
開關位置在“200mA”
①當被測電阻≤2Ω,照明燈閃爍,同時有蜂鳴聲。主要用于接地電阻測試。
②如果被測的電阻在2Ω~15Ω之間,只有蜂鳴聲。
③如果被測線路或被測電阻大于15Ω(<10kΩ),只是綠色LED燈亮。
④如果被測線路或被測電阻大于10kΩ,則無任何反應。
電池自檢:
檢查電池電壓是否充足或必須更換,將儀器頂部的選擇開關轉換到“<10mA”,兩根測試線探針互相碰觸。如果電池是好的,你將會聽到信號聲,并且綠色LED燈亮。如果只聽到信號聲,而綠色的LED燈沒亮,那么需要更換電池。
手電筒照明功能:
由于儀器的照明燈具有很高的亮度,請不要將眼睛直視光源!
該儀器配置了手電筒照明功能,當開關位置轉到“ ”,可以持續照明。
技術參數:
開關位置在“<10mA”
測試電流≤10mA 0 -15Ω:綠色的LED燈亮,蜂鳴聲
15Ω-10kΩ:只亮綠色的LED燈
開關位置在“200mA”
測試電流200mA(電阻≤4Ω) 0 -2Ω:照明燈閃爍,有蜂鳴聲
2Ω-15Ω:綠色LED燈亮,有蜂鳴聲
15Ω-10kΩ:僅是綠色LED燈亮
電壓保護 達到230V交流/直流
外部電壓(紅色指示燈亮起) 約5V交流/13V直流
安全標準 IEC/EN 61010-1, IEC/EN 61010-031
電源 9V電池,IEC 6LR61
尺寸 約130 x 72 x 30 mm
重量 約250g
標準配置:
1臺3500通斷檢測器
1套測試表筆(含2個探針+1個鱷魚夾,顏色隨機)
1節9V電池
1套中文德文英文使用說明書
