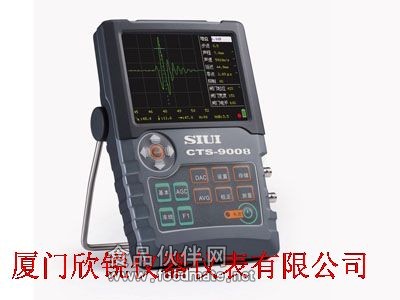

CTS-9008數字超聲探傷儀
CTS-9008數字超聲探傷儀
CTS-9008數字超聲波探傷儀
采樣速率240MHz，測量分辨率0.1mm
簡便實用的探頭回波頻率檢測功能，快捷掌握探頭的中心頻率，令探傷評價更準確
工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
端點反射法測量焊縫裂紋高度
內置AWS D1.1/D1.5、API 5UE評價標準
通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
RF(射頻)回波功能，對于薄壁材料測量或學術研究和定性分析有很大幫助
自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷波，探傷更高效
AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺
3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
CTS-9008數字超聲波探傷儀性能：
小巧輕便：整機(含電池)重量保持在1.15Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
數字超聲波探傷儀CTS-9008超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
功能齊全：探頭頻率測量、曲面修正、USB轉存、RF(射頻)顯示、AWSD1.1/D1.5、API 5UE評價標準
CTS-9008數字超聲波探傷儀技術參數：
項 目
單 位
性能指標和功能
衰減器誤差
dB
每12±1
垂直線性誤差
%
≤3
動態范圍
dB
≥30
探傷靈敏度余量
dB
≥65(2.5Z20N探頭)
遠區分辨力
dB
≥26
水平線性誤差
%
≤0.5
電噪聲電平
%
≤10(1 ~ 4MHz)
工作頻率范圍
MHz
0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三檔可選
脈沖重復頻率
Hz
分10檔可調(20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
薄板分辨力
mm
≤3(5C10N 探頭)
探測范圍
mm
0 ~ 13000(鋼縱波)
脈沖移位
mm
-10 ~ 1000(鋼縱波)
探頭零點
μs
0 ~ 200
材料聲速
m/s
400 ~ 9999
阻尼
低 / 高
抑制
%
0 ~ 80
檢波方式
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF
增益調節
dB
0 ~ 110；分0.5 / 2 / 6 / 12步進調節
探頭頻率檢測
采用FFT計算探頭回波的頻率
AWS D1.1/D1.5
根據美國焊接協會AWS的D1.1/D1.5計算鋼結構和橋梁焊縫等級
API 5UE
根據美國石油協會API的推薦性實踐RP 5UE計算缺陷深度的定量方法
曲面修正
修正斜探頭圓管檢測時的深度和水平距離
修正模式：內弧 / 外弧
裂紋測高功能
根據斜探頭端點反射法計算焊縫裂紋高度
閘門擴展功能
將閘門內回波放大到整個回波區域
DAC功能
用于制作、設置和應用DAC曲線
AVG功能
用于制作、設置和應用AVG曲線
截圖功能
將儀器屏幕存為圖片并輸出到U盤中
轉存功能
通過USB接口把儀器內部數據集轉存到U盤中
閘門
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
存儲
300組數據集，包括儀器設置、探傷狀態和回波圖形等
自動增益功能
使閘門內回波幅度自動調節到指定幅度
幅度設置：40% / 50% / 60% / 70% / 80% / 90% /
峰值記憶功能
顯示波形包絡
峰值回波功能
記錄包含回波的回波波形
凍結功能
凍結屏幕波形
自動校正功能
用于校正材料聲速與探頭零點，校正模式：聲速+零點 / 聲速 / 零點
角度測量功能
用于測量探頭角度
顯示屏
高亮度5.7"彩色TFT液晶顯示屏, 320×240像素
工作時間
h
≥7
工作電壓
V
9 ~ 12 DC (外部電源)，6.0 ~ 8.4(電池)
工作溫度
℃
－10 ~ 40
重量
Kg
約1.15(含電池)
尺寸
mm
152 × 240 × 52(寬×高×深)
