普碳鋼分析儀，低合金鋼分析儀

         WH-DYS6A型紅外多元素分析儀以熱釋電傳感器分析軟件為核心，由管式爐、紅外線檢測器和多元素分析儀及計算機組成的智能元素聯測分析儀。結合不同的化學分析方法，能快速、準確地測定普碳鋼、低合金鋼、工具鋼、高錳鋼、鋼材、耐磨鋼、特種鋼等材料中C、S、Mn、Si、P、Cr、Mo、Ni等元素的百分含量。這套設備是集光、機、電、計算機、分析技術等于一體的高新技術產品，具有測量范圍寬、分析結果準確可靠等特點。由于采用了計算機技術，儀器的智能化、屏幕顯示的圖、文及數據的采集、處理等都達到了目前國內先進水平。

組成及構造： 本儀器由紅外檢測部分、管式爐、多元素分析儀、計算機、打印機、電子天平組成。

下面簡單介紹管式爐燃燒加熱部分及紅外檢測部分和多元素分析儀的內部結構。

管式爐：用于試料的燃燒，它以高溫引火為條件，使其中的碳硫成分轉化為二氧化碳、二氧化硫釋放，然后用動力氣體（氧氣）送入分析系統。 紅外檢測裝置分上、下兩層，上層裝有模塊電源和控制線路板；下層為氣體分析池，室內有碳分析池和硫分析池。

多元素分析：內置嵌入式單片機外接電腦數據處理，測量過程由PCE軟件控制。

一、主要技術參數：

1、 分析方法：碳硫采用紅外分析方法；其他多元素采用光電比色法。

 2、 測量元素：硅、錳、磷、銅、鎳、鉻、鉬、稀土、鎂、鈦、鋅、鋁、鉛、鐵、鎢、等

3、測量范圍：低合金鋼、普碳鋼、工具鋼等

C：0.001-8.000%  S：0.0001-0.3500%   Si：0.010～6.00%   Mn：0.010～80.00%

P：0.001～2.00%  Ni：0.010～30.00%  Cr：0.01～28.00%   Mo：0.010～7.000%

……

 電腦多元素分析儀

WH-GDⅢ型電腦多元素分析儀是國內新型的一款多元素聯測快速分析儀，可檢測普碳鋼、低合金鋼等多種金屬材料中的Si、Mn、P、Cr、Ni、Mo等多種元素。其中多元素部分共四個大通道，每個通道各有三十個小通道（可儲存30條工作曲線），通道曲線數還可根據用戶需要增加，原則上可檢測120個乃至更多元素，品牌電腦微機控制，全中文菜單式操作,臺式打印機打印結果。可以滿足冶金、機械、化工等行業在爐前、成品、來料化驗等方面對材料多元素分析的需要。

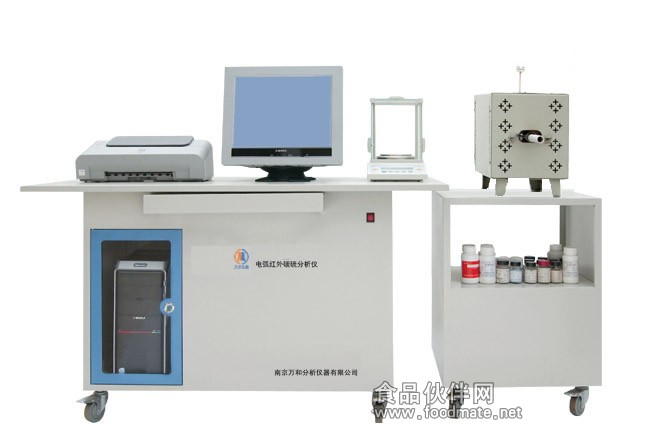

電弧紅外碳硫分析儀

分析原理 ： 管式爐燃燒—紅外線吸收法檢測

分析范圍 ： 碳：0.001%-6.0000%(可擴至99.999%) 硫：0.001%-0.5000%(可擴至99.999%) 稱樣量（固體標樣） ： 標準1g

分析精度 ： 碳：符合GB223.69-97標準   硫：符合GB223.68-97標準

靈敏度（讀數） ： C/S：0.1ppm

分析時間 ： 20-100秒可調（通常為35秒）

工作周期 ： 24小時連續運轉

分析誤差：碳：優于GB/T223.69---1997標準；硫：優于GB/T223.69---1997標準。

分析時間：20---90秒可調。（一般在35秒左右）

電子天平：稱量范圍：0---100g     讀數精度：0.0001g

工作環境：室內溫度：10---30℃    相對濕度：小于75%

電源：    電壓AC220V±5%       頻率50HZ±2%

方便、實用、可靠

的燃燒裝置（管式爐），配備紅外線檢測系統直接聯機，遙控操作。

的爐頭設計（采用實用新型技術）

爐頭電極升降系統采用彈簧結構，電極調節方便，雙密封圈，確保爐腔內的壓力平衡，不回火。

保證精確的測定結果

采用低噪音、高靈敏度、高穩定性的紅外探測器。

整機模塊化設計，電子線路高度集成，提高了儀器的可靠性。

一體化線性模塊電源，輸出穩定，無故障。

氣流定值、穩定，進口電磁閥，提高氣路系統的可靠性。

雙過濾裝置，減少粉塵對分析結果的影響。

電子天平不定量稱樣：

可選擇配置不同廠家的電子天平，屏幕顯示，自動聯機，實現不定量稱樣。

檢測系統 ：

1.電路設計：整機采用雙CPU上、下位機模塊化設計，下位機選用Atmega162為控制單片機，電子線路高度集成，穩定可靠；

2.采樣：采用高速24位ADS124采樣芯片，采樣精度高；

3.通訊：上下位機采用USB2.0接口通訊，大大提高了通訊速度；

4.連接：紅外檢測部分與高頻爐采用光纖連接（國內），配合多級隱蔽式隔離電路，徹底杜絕了高頻干擾；

5.電源：工業級一體化線性模塊電源，輸出穩定，無故障；

6.光源：特制新型鉑金紅外線光源，發熱持續、光譜特性效率高；

7.分析池：鍍金碳硫分析池及高精度熱釋電紅外探測器；

8.電機：微型步進馬達，熱穩定性好。

操作軟件 ： 采用Deliph軟件編譯，WINDOWS XP全中文操作軟件。

分析通道 ： 提供通道管理功能，碳硫通道可自行增加、刪除和編輯，無數量限制； 預置低碳和高硫接口，可實現軟件自動切換。

分析功能 ： 分析過程動態數據積分、每秒20次采樣，提高了分析的靈敏度和準確度； 提供樣品管理功能，可對樣品名稱、標識進行編輯，并可增加和刪除樣品名；

軟件提供多用戶管理系統，可由管理員設置不同用戶權限。

顯示功能：碳硫各一個曲線框，動態顯示分析過程中的各項實時數據和碳、硫釋放曲線。

數據處理功能： 分析結果采用ACCESS數據庫方式存儲，可存儲每次分析碳硫的所有數據及曲線； 分析結果隨意查詢，可根據時間、操作員、樣品名稱、標識等多方面查詢; 提供曲線/數據存儲、空白扣除、參數設定、通道選擇、數理統計、結果校正、曲線比較等多項功能; 可在軟件中實現碳硫工作曲線的生成并進行曲線擬合。

打印功能：打印模式多樣化，提供了化驗室和檢測站兩種打印模式，并可自行設計打印格式。

自診斷功能：系統診斷功能，可由軟件實現檢測爐頭和氣室的密封性。

1、更換不同波長冷光源有預調電位器調整方便，擴大測量元素種類和含量范圍；

2、機外溶樣、操作方便，沒有閥門和管道老化，延長使用壽命

3、 品牌電腦微機控制,全中文菜單式操作,臺式打印機打印結果；

4、 采用計算機和單片機技術實現程序控制和數據處理。能快速、準確地測出鋼鐵和黑色金屬中多種元素的質量分?jǐn)?shù)，自動化程度高，定量加液準確可靠，試劑量少等特點，提高了分析的準確度，精密度及分析時間，簡便了操作流程。能直接顯示含量并打印；

5、采用冷光源技術、進口光電元件，自校零點和滿度；

6、 電子天平聯機不定量稱樣，計算機自動讀入重量或人工鍵入可選，方便分析操作；

7、系統穩定性好，抗干擾能力強，分析結果準確、可靠；

8、分析結果可長期大量保存，并可進行產品質量跟蹤分析；

9、四個大通道，每個通道各有三十個小通道（可儲存30條工作曲線），通道

曲線數還可根據用戶需要任意增加；
