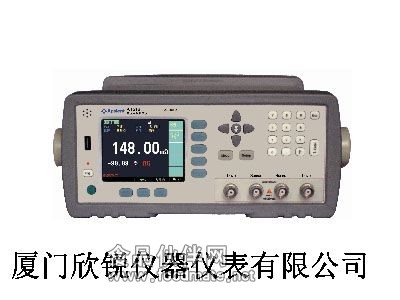

AT516直流電阻測試儀

AT516 直流電阻測試儀，采用高性能 ARM 微處理器控制的全自動實時檢測的微型臺式儀器。儀器具有 0.05%的準確度和 1μΩ~20MΩ的測量范圍。電阻值以 5 位顯示，具有 30000 讀數， 采樣速度為 7ms。儀器內置溫度補償接口，用來補償因?yàn)闇囟人鸬恼`差。
儀器內置 14 檔比較器輸出，可設置 10 個合格檔，并且所有檔比較器結果可以通過 Handler 接口輸出。
儀器標配 RS-232 接口，使用 SCPI（Standard Command for Programmable Instrument 可程控儀器標準命令集）與計算機、PLC 或 WINCE 設備進行通訊，高效完成遠程控制和數據采集功能。

技術規格
測量參數 直流電阻
基本準確度 0.05%
測量范圍 1μΩ～20MΩW
信號源 電流：<1A
量程 十量程自動和手動
測量速度 140次/秒,67次/秒,35次/秒,12次/秒,2次/秒
顯示結果 直讀、ΔABS、Δ%和分選結果
讀數 30,000
校正 全量程內短路清零
比較器 內置14檔比較器，顯示和輸出BIN1~BIN10, HIGH, IN, LOW訊響
觸發方式 內部觸發、手動觸發、外部觸發和遠程觸發
接口 RS232C接口 Handler接口（PLC接口）
溫度補償 準確度：0.2 °C 測溫范圍：0～80°C
測試端 4端屏蔽（包括2個檢測端和2個驅動端）和外屏蔽地端
電源要求 電壓：198VAC～240VAC 頻率：50Hz 功率：15VA
尺寸與重量 外尺寸：264 (寬)x107(高)x350 (深) 內尺寸：216(寬)x88(高)x323(深) 重量：4kg
附件 ATL501:四端開爾文夾測試線 ATL108:RS232通訊線纜
可選附件 ATL620: 米電阻四端夾具
其他 真彩色TFT-LCD顯示 數據保持功能 中英文菜單
性能特征
● 溫度補償功能。
● 大電流測試功能（開路電壓<20mV）。
● 訊響和顯示可調。
● 兼容SCPI指令集。
● 鍵盤鎖定功能。
● 數據保持功能。
應用
● 測量各種高、中、低值電阻器
● 各種開關接觸電阻
● 漆包線電阻
● 接插件接觸電阻
● 繼電器線包和觸點電阻
● 變壓器、電感器、電機、偏轉線圈繞線電阻
● 焊點接觸電阻
● 導線電阻
● 車、船、飛機的金屬鉚接電阻
● 印制版線條和孔化電阻
● 表征機電元件的低阻特性
● 金屬探傷等
