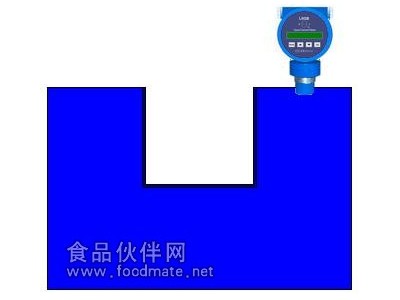

矩形堰流量計

矩形堰流量計   電 話：1 3 9 1 5 1 9 1 8 3 6
  一、矩形堰流量計超聲波明渠流量計:明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。可以用于非滿管狀敞開渠道測量自由表面自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計(open channel flowmeter)。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。
      超聲波明渠流量計主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。
    二、矩形堰流量計超聲波明渠流量計主要技術指標及技術參數：
 常規量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h  3000t/h
精    度：2.5 - 5級
顯示儀表溫度：0℃--+60℃
傳感器溫度：-30℃--+60℃
壓    力：自由流
流道形式：巴歇爾槽(三角堰槽、矩形堰槽)
防護等級：IP65
供電電源：220VAC  50HZ
前直 段：1—3米
連接方式：混凝土
顯    示：雙窗口，8位LED累計流量和4位LED瞬時流量
材質類型：玻璃鋼、PVC、不銹鋼。 (流量越大，相應增加壁厚)
 超聲波明渠流量計巴歇爾槽外形尺寸和流量范圍：
 矩形堰流量計序號 流量范圍（噸/小時） 適用渠道m(xù)m 水位范圍 臨界
淹沒度%
Q（min） Q（max） >寬×高 h（min） h（max）
1 0.3  19.4  >200×250 15 210 0.5
2 0.6  47.5  >250×300 15 240 0.5
3 2.8  115.6  >300×600 30 330 0.5
4 5.4  399.6  >450×800 30 450 0.6
5 9.0  903.6  >600×1000 30 600 0.6
6 12.6  1440.0  >1000×1200 30 750 0.6
