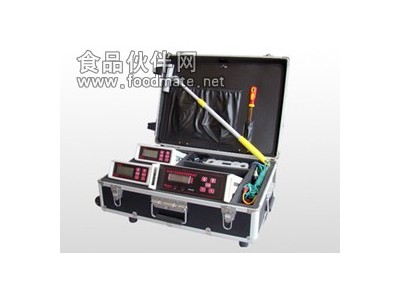

本儀器能在不挖開覆土的情況下，快速而準確地查出地下管道的走向、深度和絕緣防腐層的漏蝕點的精確位置，是油田、化工、輸油、輸氣、水電等部門為保證地下管道防腐層的施工質量檢查和維修檢查的一種探測儀器。
【特點】
1、 采用平面化設計、鍵盤操作，一鍵多用。
2、 無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。
3、 對檢測全過程的信號強度，由內部線路進行歸一化處理，使各測段的防腐層漏點大小和絕緣電阻值具有可比性。
4、 采用壓控振頻技術，使管位和漏點的信號強度反應更清晰。
5、 音響、示值、模擬條形光標，顯示信號強度更直觀。
6、 操作方便，使用簡單，易學易懂。
7、 體積小，重量輕，便于攜帶，更適合野外檢測。
8、 儀器電壓不足時自動關機，關機時自動切斷內部電源，節能效果顯著。
【主要技術指標】
1、發射機技術指標
（1）工作電源：12V（鎳氫電池組）
（2）發射機功率：0-150W，可自動調節 伺服控制
（3）發射距離：0.03—20Km（可逐節向20Km外移動）
（4）外形尺寸：255 mm×255 mm×100mm
（5）重量：2.8kg（不含電池）
2、探管儀技術指標
（1）工作電源：9.6V鎳氫電池組
（2）靈敏度：-56db
（3）探測管位偏差：≤5cm
（4）探測深度：≤10m
（5）外形尺寸：165 mm×155 mm×68mm
3、檢漏儀技術指標
（1）工作電源：9.6V鎳氫電池組
（2）靈敏度：-56db
（3）檢漏精度：≥0.5平方毫米
（4）外形尺寸：165 mm×155mm×68mm
【其它配件】
探桿、檢漏線、輸出線、接地線、接地棒、小銼刀 、磁鐵、 220V電源線、 電池組、充電器 、保險絲、隨機文件。
【檢測原理及方法】
通過向地下管道發送出電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號（幾乎為零）的原理來測定管道的走向和深度。
檢漏原理：
1．探管原理：發射機向管道施加電流以后在管道周圍形成磁場，通過接收磁場信號來確定管道的位置、走向與深度。
2．檢漏原理：通過發射機向管道施加特定的電磁波信號，在地下管道防腐層破損處與大地形成電流回路，將產生漏電信號向地面輻射，并在破損點正上方輻射信號強，根據這一原理，就可找到防腐層破損點。
3．檢漏方法：采用人體電容法，即用人體做檢漏儀的感應元件，檢測人員沿管線走向檢測。當走到漏點附近時，儀器有反應，當走到漏點正上方時音響響，顯示值，從而準確找到破損點。
