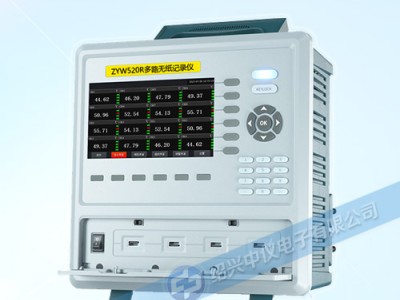

ZYW520R多路便攜式無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外數據記錄儀的優點，應用新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
多路便攜式無紙記錄儀在配置彩色液晶觸摸屏操作和顯示。可以接收多種類型的電流、電壓和電流信號，實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移、振動等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。
多路便攜式無紙記錄儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、數據采集板、信號輸出板、大容量FLASH 等構成：
◇可配備不同類型的智能數據采集控制板，根據應用要求選擇。
◇內置大容量FLASH，可通過U盤快速將FLASH 中的數據下載到U 盤再轉存到計算機中。短1 秒記錄一次所有通道的數據，另外訂制0.1 秒32通道以內的單類型數據采集器。
◇數字顯示界面、棒圖顯示畫面、實時（歷史）曲線畫面、報警數據頁面。
◇歷史曲線讀數光標功能。
◇可參數設置多點報警功能。
功能特點◇采用高亮度觸控彩色TFT液晶屏，CCFL背光、畫面清晰；
◇采用ARM 微處理器，可同時實現多路（儀器主機內部***支持64路以及更多路）信號采集、記錄、顯示和報警；
◇采用59MB 大容量的FLASH閃存芯片存貯歷史數據，掉電丟失數據；
◇全隔離***輸入，可同時輸入多種信號，無需更換模塊，直接在儀器上設置即可；
◇顯示工程量數據的數值范圍更寬可顯示6位數值：-999.99~1999.99；
◇可以進行參數設置、顯示工程位號，工程單位，可訂制流量累積等功能；
◇具有紅色報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；8路繼電器報警輸出（選配）；
◇內置GB2312 漢字庫，使用全拼輸入法輸入；
◇支持內/外置微型打印，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求（選配）；
◇配備標準USB2.0 接口，可使用鼠標鍵盤方便操作，輸出歷史數據轉存快捷方便；
◇標準串行通訊接口，帶光偶隔離的RS485 和RS232 以及以太網；
◇支持標準Modbus RTU通訊協議，除支持本公司數據管理軟件外，還支持其它組態軟件；
◇采用開關電源，能在交流電源AC 85V~265V 寬電壓范圍內正常工作；
◇提供變送器DC24V配電；
◇通過EMCIII級，保證儀表在惡劣的環境中正常工作。
技術參數| 輸入類型 | 測量的范E(示值范圍) | 測量精度(引用誤差、誤差) | 數字顯示分辨率 | |
|---|---|---|---|---|
| 直流電壓 | 0-10V | -0.5V至+11.000V | 0.001%F.S. ±0.0001V | 0.01V |
| 0-5V | -0.5V至+5.500V | 0.002%F.S. ±0.0001V | 0.01V | |
| ±100mV | -110.0mV至+110.0mV | 0.0005%F.S.土0.001mV | 0.01mV | |
| ±20mV | -21.0mV 至+21.0mV | 0.0025%F.S.土0.001mV | 0.01mV | |
| 直流電流 | 4-20mA | +3mA至+21.00mA | 0.005%F.S.±0.001mA | 0.01mA |
| 測量精度（相對誤差) | ||||
| 熱電偶 | K | -60℃至+1372℃ | ±(0.05% rdg.+0.5℃) | 0.01℃ |
| J | -200℃至+1200℃ | ±(0.05% rdg.+0.5℃) <0℃±(0.15%rdg.+0.5℃) | 0.01℃ | |
| E | -200℃至+1000℃ | ±(0.05% rdg.+0.5℃) <0℃ ±(0.15%rdg.+0.5℃) | 0.01℃ | |
| T | -200℃至+400℃ | (0.05% rdg.+0.5℃) ≤-30℃ ±(0.15%rdg.+0.5℃) | 0.01℃ | |
| N | -200℃至+1300℃ | (0.05% rdg.+0.7℃) ≤0℃±(0.3%rdg.+0.7℃) | 0.01℃ | |
| W | +1500℃至+2315℃ | ±(0.05%rdg.+1.5℃) | 0.01℃ | |
| 0℃至+1500℃ | ±(0.05% rdg.+1.0℃) | |||
| R | +800℃至+1768℃ | ±(0.05% rdg.+1.0℃) | 0.01℃ | |
| +400℃至+800℃ | ±(0.2% rdg.+2.0℃) | |||
| S | +800℃至+1768℃ | ±(0.05% rdg.+1.0℃) | 0.01℃ | |
| +400℃至+800℃ | ±(0.2%rdg.+2.0℃) | |||
| B | +800℃至+1820℃ | ±(0.05% rdg.+1.0℃) | 0.01℃ | |
| +400℃至+800℃ | ±(0.2% rdg.+2.5℃) | |||
| 熱電阻 | Pt100 | -200℃至+660℃ | ±(0.05%rdg.+0.3℃) | 0.01℃ |
| Cu50 | -50℃至+150℃ | ±(0.05%rdg.+0.3℃) | 0.01℃ | |
| PT1000 | -200℃至+300℃ | ±(0.05% rdg.+0.2℃) | 0.01℃ | |
| 預熱時間 | 30分鐘以上 | |||
| 熱電偶測量 | 包括冷端補償精度 | |||
| 標準運行狀態(上述精度） | 溫度25±3℃，濕度55±10%RH， | |||
| 環境適應能力 | 使用時溫度 | -20℃至+70℃ | ||
| 使用時濕度 | 0至95%RH(沒有結露） | |||
