ZJ-4 型寬量程壓電D33系數綜合測試儀

關鍵詞:壓電,陶瓷材料,高分子,d33/d15，PVDF，薄膜拉伸

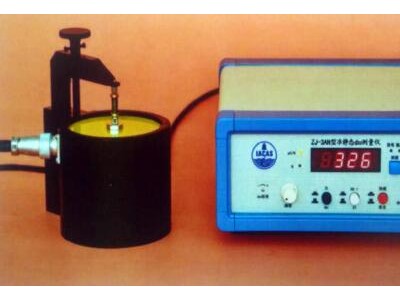

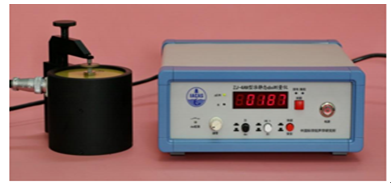

ZJ-4型寬量程型D33系數綜合測試儀,壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的儀器，可以測量任意形狀的壓電陶瓷材料，也可以薄膜PVDF材料，在之前的基礎上添加了薄膜拉伸裝置，可以更加直觀的了解薄膜在拉伸條件下的D33數值。對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

二、參考標準:

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》
三、產品主要功能：

﹡測量壓電材料的d33，d31，d15常數

﹡測量薄膜PVDF材料的D33系數

﹡測量拉伸條件下薄膜PVDF的D33系數

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

四、主要技術指標

d33測量范圍：

×1擋：  20 至6000pC/N

×0.1擋： 2 至400pC/N。

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用

可配D31/D15夾具測量

配置薄膜拉伸夾具，可測量拉伸條件下薄膜的D33數值
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

提供壓電薄膜標準片：20*20MM

電壓保護：放電保護功能
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。
