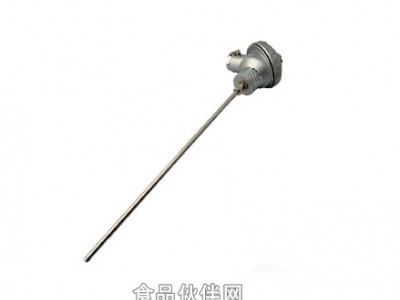

安徽ABB鎧裝熱電阻崛起廠家πABB國行價格
| | 一、應用 | | | 鎧裝熱電阻通常和顯示儀表、記錄儀表等配套使用。直接精確測量各種生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
| | 二、特點 | | ●熱響應時間少，減小動態誤差；
●直徑小、長度不受限制；
●測量精確度高；
●進口薄膜電阻元件，性能可靠穩定。 | | 三、工作原理 | | 鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出電阻所對應的溫度值。 | | 四、主要技術參數 | | IEC751 IEC1515 JB/T8623－1997 JB/T8622－1997
●鎧裝熱電阻保護帶直徑及材料 | | 引線形式 | 套管直徑 | 套管材質 | | Pt100 | | 單支式
| Φ2 | 1Cr18Ni9Ti | | Φ3 | | Φ4 | | Φ5 | | Φ6 | | Φ8 | | 雙支式
| Φ3 | | Φ4 | | Φ5 | | Φ6 | | Φ8 | | | | ●測溫范圍及允差 | | | 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允差 | | HG-WZPK | Pt100 | -200～+500 | A級 | ±（0.15+0.002|t|） | | B級 | ±（0.30+0.005|t|） | | | 注：t為感溫元件實測溫度值
●常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。
● 熱響應時間 | | 套管直徑 | 熱響時間τ0.5S | | Φ3 | ≤3 | | Φ4 | ≤5 | | Φ5 | ≤6 | | Φ6 | ≤8 | | Φ8 | ≤10 | | | ●測量端結構形式 | |
| | ●安裝固定形式
卡套螺紋接頭
| | 代號和尺寸 | 鎧裝阻外徑 | | Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 | | M | M16×1.5 | M12×1.5 | | S | 22 | 19 | | |
| | 代號和尺寸 | 鎧裝阻外徑 | | Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 | | D | Φ60 | Φ50 | | D0 | Φ42 | Φ36 | | D1 | Φ24 | Φ20 | | S | 22 | 19 | | d0 | Φ9 | Φ7 |
帶補償導線式
| | | ●接線盒形式 | | | | 五、型號及規格 | | | HG-W | 溫度儀表 | | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | Z | 熱電阻 | | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | P | 感溫元件材料 | | | | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | K | 鎧裝式 | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | | | 鉑熱電阻元件 | | 無
2 | 單支
雙支 | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 安裝固定形式 | | 1
2
3
4
5 | 無固定裝置
固定卡套螺紋
活動卡套螺紋
固定卡套法蘭
活動卡套法蘭 | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 接線盒形式 | | 2
3
6
7
9 | 防噴式
防水式
圓接插式
扁接插式
補償導線式 | | |
|
|
|
|
|
|
|
|
| | 保護管直徑 | | 3
4
5
6
8 | Φ3
Φ4
Φ5
Φ6
Φ8 | | |
|
| | | | | | | | | | HG-W | Z | P | K | 2 - | 2 | 3 | 4 | | 典型型號示例 | | | | | | 六、選型須知 | | | 1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）長度或插入長度
例A：鎧裝熱電阻，Pt100型，I級，固定螺紋M16×1.5，長度450mm，插入長度300mm。HG-WZPK-220，Pt100，L=450×300，I級，M16×1.5。 | |
