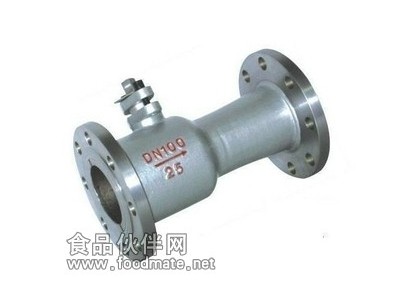

【一體式高溫排污球閥使用范圍】
一體式高溫排污球閥是一種實用新型的產品，閥體設計全部采用流行的一體式結構比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封，完全避免泄漏。閥桿處密封填料，調整墊，均采用回彈性強，耐溫，耐磨，壓，耐腐蝕，自潤滑性能良好，無毒型高新復合材料。適用溫度可達350℃。適用介質：蒸汽、導熱油、氣體、水。
一體式高溫排污球閥可替代閘閥，排污閥，柱塞閥，截止閥使用，便于原管道閥門的更換安裝。我公司生產有多種結構長度的球閥，可滿足用戶的各種需求。
【一體式高溫排污球閥結構圖】
【一體式高溫排污球閥主要連接尺寸PN1.6MPa】
| DN | L1 | L2 | L3 | L4 | D | D1 | D2 | b | Z—Φd | H | DO | 重量（公斤） |
| 15 | 130 | 130 | 92 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 | 2.8 | |
| 20 | 150 | 130 | 105 | 105 | 75 | 55 | 110 | 5 | ||||
| 25 | 160 | 140 | 110 | 160 | 115 | 85 | 65 | 120 | 160 | 6.5 | ||
| 32 | 180 | 165 | 125 | 135 | 100 | 78 | 18 | 4-18 | 140 | 180 | 8.5 | |
| 40 | 200 | 180 | 135 | 230 | 145 | 110 | 85 | 155 | 250 | 12 | ||
| 50 | 230 | 200 | 155 | 250 | 160 | 125 | 100 | 20 | 175 | 300 | 17 | |
| 65 | 290 | 220 | 170 | - | 180 | 145 | 120 | 195 | 22 | |||
| 80 | 310 | 250 | 200 | - | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 | 30 |
| 100 | 350 | 280 | 230 | - | 215 | 180 | 155 | 24 | 250 | 41 | ||
| 125 | 400 | 320 | - | - | 245 | 210 | 185 | 26 | 270 | 360 | 70 | |
| 150 | 480 | 360 | - | - | 280 | 240 | 210 | 28 | 8-23 | 290 | 90 | |
| 200 | 600 | - | - | - | 335 | 295 | 265 | 30 | 12-23 | 350 | 450 | 120 |
| 250 | 730 | - | - | - | 405 | 355 | 320 | 32 | 12-25 | 405 | 220 |
