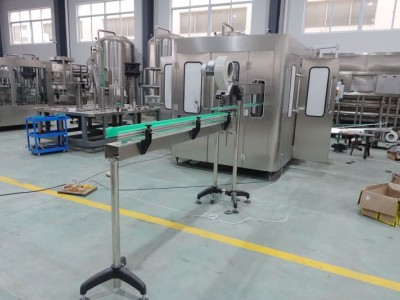

瓶裝礦泉水灌裝生產線

本機將沖洗、灌裝、封蓋三功能組合在一個機體上，全過程實現自動化，適用于聚脂瓶灌裝礦泉水、純凈水等不含氣飲料，本機選用優質的SUS304材料制作，主關件部件采用數控機床精密加工，整機采用先進光電檢測各部件的運行狀況，具有無瓶不灌裝，無瓶不送蓋，自動化程度高，設備主要性能：

1） 進瓶采用風送裝置，采用懸掛卡瓶頸方式，上瓶速度快且不會使瓶子變形。

2） 沖洗瓶口采用卡瓶頸技術，避免與螺紋口的接觸，更衛生,瓶子的輸送全部采用卡瓶頸技術,變換瓶形無需調整高度,只需變換瓶身直徑相關的護板。

3） 灌裝采用液缸式供料結構，灌裝閥采用新型的高速大流量灌裝閥，定量準確無誤。

4） 旋蓋采用法國引進的即捉即旋的擰蓋技術，理蓋器選擇低位安裝，水平送蓋。

5）主機PLC和變頻器均采用品牌，如日本三菱，歐姆

設備簡介

瓶裝水灌裝機采用了大量的新技術、新工藝、新結構，產品質量處于同行業水平。

其特點是瓶子的頸部卡在星輪形板的卡瓶板與上形板之間，由星輪傳動帶動卡瓶板

轉動而實現瓶子的傳送，從而實現全自動洗瓶、灌裝、封蓋三大工序的，具有瓶子磨損小、瓶型更換簡單、傳動準確平穩、工藝流程科學等優點。此外，本設備所有與液體接觸的零部件全部采用進口優質不銹鋼材料或耐磨、耐臭氧、食品級工程塑料，電氣系統多數選用進口元件，食品衛生條件符合國家標準，性能穩定可靠，設備故障率低，

實現全自動化控制，并且有完善的售后服務，深受國內外用戶普遍歡迎，是各類軟飲料生產企業的理想灌裝設備。

適用產品:礦泉水,純凈水等

- 適用容器:各種容量及形狀的PET瓶

- 灌裝系統:重力灌裝、低真空度灌裝等

- 生產能力：從3000瓶/小時到42000瓶/小時
2. 設備主要組成部分

該設備主機主要由底板架、玻璃圍框、洗瓶機、灌裝機、旋蓋機、主電機傳動、星輪傳動、

星輪形板、理蓋器、下蓋槽、分蓋器及電氣控制系統等部件組成。

其中底板架由矩形管及鋼板組焊而成，上表面及四周覆蓋不銹鋼面板，強度高，剛性好，

重量輕，是整臺設備的基礎件，其底部裝有地腳螺栓，可調節水平及高低；

玻璃圍框?qū)⒅鳈C(jī)四周封閉起來，上部采用透明玻璃門對設備進行監控，玻璃門上設有保護

裝置，在機器運轉時打開它會自動停機，外形美觀大方，使用安全可靠。

輔助設備主要有回流罐、進瓶風道和出瓶鏈，此外還可按客戶要求配置人工上瓶平臺

（或理瓶機）、人工上瓶鏈、自動上蓋機、燈檢箱、噴碼機、套標機等。

3 .設備的技術特征

　3.1風送機構

風機將瓶經風道吹至星輪傳動Ⅰ的卡瓶板，由星輪傳動Ⅰ卡瓶板將瓶帶至洗瓶機。

3.2洗瓶機的翻轉機構

主要由洗瓶夾、上轉盤、導軌、分水盤、防護罩、噴水裝置、接水盤組成。洗瓶夾隨上轉盤旋轉，與進瓶星輪交接時靠彈性變形張開瓶口夾，夾持灌裝瓶頸，依導軌作一百八十度翻轉，瓶口朝下進行清水沖洗然后滴干，再翻轉180°，瓶口朝上由出瓶星輪帶出；防護罩可防止沖洗水濺出；分水盤將清洗水由靜止件送至旋轉件。

3.3 灌裝機構

主要由灌裝桶、灌裝閥、導軌、提升裝置、卡瓶升降裝置等組成。由星輪傳動Ⅳ的卡瓶板送入灌裝機，灌裝卡瓶板托住瓶頸，隨灌裝桶等一起旋轉，并依導軌隨升降導桿上升打開灌裝閥灌裝，灌裝完后，下降脫離灌裝閥，灌裝閥自行關閉。瓶隨星輪傳動Ⅴ的卡瓶板送出灌裝機。

3.4 封蓋機構

封蓋機構由分蓋器和旋蓋機及理蓋器三大部件組成。瓶由3#星輪送入旋蓋機并由旋蓋機卡瓶塊將瓶卡住；蓋由理蓋器整理至同一方向后經下蓋槽傳至分蓋器；分蓋器將蓋分成一定間隔后，旋蓋頭在凸輪作用下下降將蓋取走并壓在瓶口上；在齒輪帶動下，旋蓋頭繞自身軸線旋轉將蓋擰緊在瓶口上，并保持恒定的旋蓋力矩；旋好蓋的瓶子由4#星輪帶出。旋蓋機和分蓋器、下蓋槽、理蓋器等相連接，通過幾種運動的組合，

即可完成送瓶、送蓋、抓蓋、旋蓋的過程。
