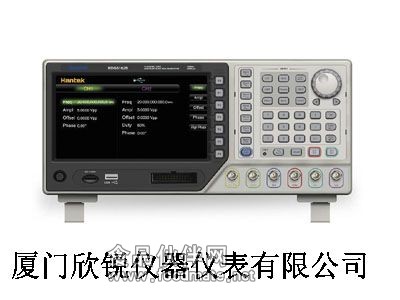

HDG6062B函數/任意信號發生器

型號  HDG6162B  HDG6132B  HDG6112B  HDG6082B  HDG6062B
主要特性
波形長度  64M  64M  64M  64M  64M
通道  2  2  2  2  2
頻率  160MHz  130MHz  110MHz  80MHz  60MHz
采樣率  500MSa/s
電壓分辨率  16位
內存卡  2GB
隔離  通道與地
頻率特性
標配波形輸出  Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
正弦波  1uHz– 160MHz  1uHz – 130MHz  1uHz – 110MHz  1uHz – 80MHz  1uHz – 60MHz
方波  1uHz – 45MHz  1uHz – 40MHz  1uHz – 40MHz  1uHz – 35MHz  1uHz – 30MHz
脈沖波  1uHz – 40MHz  1uHz – 35MHz  1uHz – 25MHz  1uHz – 20MHz  1uHz – 15MHz
三角波  1uHz – 5MHz  1uHz – 4MHz  1uHz – 3MHz  1uHz – 2MHz  1uHz – 1MHz
白噪聲  120MHz帶寬  120MHz帶寬  80MHz帶寬  60MHz帶寬  60MHz帶寬
諧波  1uHz – 30MHz  1uHz –25MHz  1uHz – 20MHz  1uHz – 15MHz  1uHz – 15MHz
任意波  1uHz – 40MHz  1uHz –35MHz  1uHz – 25MHz  1uHz – 20MHz  1uHz – 15MHz
分辨率  1uHz
精度  ±2ppm, 18~28℃
正弦波特性
諧波失真  Typical（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
總諧波失真  <0.1% (10Hz-20kHz, 0dBm)
寄生信號（非諧波）  Typical(0dBm): ≤10MHz: <-65dBc;
>10MHz <-65dBc+6dB/spectrum phase
相位噪聲  Typical(0dBm,10kHz offset,) 10MHz:  ≤-115dBc/Hz
方波特性
上升/下降時間  <8ns  <12ns  <12ns  <14ns  <14ns
過沖  <3%(100KHz, 1Vpp)
占空比 ≤10MHz: 20.0%~80.0%;  10MHz~40MHz: 40.0%~60.0%;  >40MHz: 50.0%
不對稱性  1% of period+5ns
抖動  Typical（1MHz,1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
三角波特性
線性 ≤1%(1KHz, 1Vpp)
對稱性  0%~
脈沖波特性  　
周期  25ns~1Ms  28.57ns~1Ms  40ns~1Ms  50ns~1Ms  67ns~1Ms
脈沖  ≥10ns   ≥10ns  ≥12ns  ≥15ns  ≥18ns
上升/下降時間  ≥5ns  ≥6ns  ≥8ns  ≥10ns  12ns
過沖  <3%(1VPP)
抖動  Typical（1MHz, 1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
任意波
波形長度  64M Point
垂直分辨率  16Bit
采樣率  250MSa/s
上升/下降時間  Typical(1Vpp):<6ns
抖動  Typical（1MHz, 1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
幅度特性
幅度范圍 ≤20MHz:1mVpp - 20Vpp; ≤60MHz:1mVpp -15Vpp; ≤80MHz:1mVpp -10Vpp;
≤90MHz:1mVpp - 5Vpp; ≤100MHz:1mVpp - 2Vpp
精度  1KHz正弦波，0V偏移，>10Vpp,自動（±1%±2mVpp)
幅度平坦度 ≤10MHz:±0.1dB; ≤60MHz:±0.2dB; ≤100MHz:±0.4dB; ≤100MHz:±0.6dB;
單位  Vpp
分辨率  1mV或者 4 digits
隔離  <-80dB
阻抗  50Ω
偏移特性
范圍  |Voffset| < Vmax – Vpp/2
精度  ±(1% of setting + 5mV + 0.5% of amplitude）
調制特性
調制類型  AM, FM,PM,2ASK,2FSK,2PSK,PWM
AM
載波 正弦波，方波，鋸齒波，任意波（DC除外）
調制源 內部或外部
調制波 正弦波，方波，鋸齒波，白噪聲，任意波
調制頻率  1Hz~500KHz
調制深度  0%~120%
FM
載波 正弦波，方波，鋸齒波，任意波（DC除外）
調制源 內部或外部
調制波 正弦波，方波，鋸齒波，白噪聲，任意波
調制頻率  1Hz~500KHz
調制深度  0%~120%
PM
載波 正弦波，方波，鋸齒波，任意波（DC除外）
調制源 內部或外部
調制波 正弦波，方波，鋸齒波，白噪聲，任意波
調制頻率  1Hz~500KHz
調制深度  0%~120%
2ASK
載波 正弦波，方波，三角波，任意波（DC除外）
調制源  內部或外部
調制波  50%占空比的方波（PWM:正弦波，方波，鋸齒波，噪聲，任意波）
調制頻率  1Hz~500KHz
2FSK
載波 正弦波，方波，三角波，任意波（DC除外）
調制源  內部或外部
調制波  50%占空比的方波
調制頻率  1Hz~500KHz
2PSK
載波 正弦波，方波，三角波，任意波（DC除外）
調制源  內部或外部
調制波  50%占空比的方波
調制頻率  1Hz~500KHz
PWM
載波 正弦波，方波，三角波，任意波（DC除外）
調制源  內部或外部
調制波 正弦波，方波，鋸齒波，噪聲，任意波
調制頻率  1Hz~500KHz
寬度偏差  0% to of Pulse Width
脈沖串特性
脈沖計數  1 到 2000 000 000
門控源 外部觸發
觸發源 內部、外部、手動
掃頻特性
載波 正弦波，方波，鋸齒波，任意波（DC除外）
類型 線性
方向 上
掃描/保持/返回時間  280 000s
觸發源 內部、外部、手動
標記 同步信號的下降沿(可編程)
通用特性
接口  USB主從接口，LAN可選
顯示  7英寸64K色TFT液晶屏，800*640分辨率
電壓  100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
功率  <60W
重量  3KG
