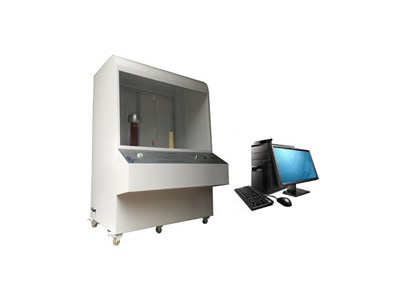

絕緣漆漆膜擊穿強度測試儀

   ZJC-100KV絕緣漆漆膜擊穿強度測試儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。絕緣漆漆膜擊穿強度測試儀可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

二、符合標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

三、主要技術要求：

1、設備輸入電壓： 交流 100KV (普通試驗室電源均可兼容)

2、試驗電壓方式： 交流 0--100 KV ；

                        直流 0--100 KV；

3、電器容量：     10KVA;

4、試驗方法：     0-100KV全量程可調;

5、擊穿及耐壓試驗升壓速率：

                         0.1 KV/S

                         0.2 KV/S

                         0.5 KV/S

                         1.5 KV/S

                           2 KV/S

                         2.5 KV/S

                         3.0 KV/S

6、試驗方式：

           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、漏電電流選擇：    1—100 mA可由計算機軟件自由進行設定。

9、本儀器采用無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。

10、支持短時間內短路試驗要求。(其它同類產品無此功能)

11、一次試驗可以同時做5個試樣。(同類產品一次試驗只能做一個試樣)

12、電壓測量誤差：   ≤ 2％

13、試驗電壓連續可調：0-100 KV

14、耐壓時間設定：   0-6小時(可通過軟件連續設定)

15、九級安全防護措施：

                   (1) 超壓保護

                   (2)試驗過流保護

                   (3)試驗短路保護

                   (4)安全門開啟保護

                   (5)軟件誤操作保護

                   (6)零電壓復位保護

                   (7)試驗結束放電保護

                   (8)獨立保護接地

                   (9)試驗完成后電磁放電

四、試驗方式：

    1、絕緣試樣空氣中擊穿或耐壓試驗

    2、絕緣試樣浸油中擊穿或耐壓試驗

    3、絕緣試樣空氣中階梯擊穿或耐壓試驗

    4、絕緣試樣浸油中階梯擊穿或耐壓試驗

五、試驗軟件：

    1、在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

    2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

    3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

    4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

    5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

六、安全保護功能：

    1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

    2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

    3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

    4、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。

    5、試驗放電裝置，電磁鐵自動放電放置。
