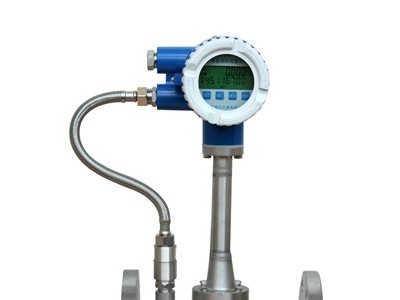

豎裝蒸汽渦街流量計

ABG儀表集團是專業生產：電磁流量計，渦街流量計，渦輪流量計，旋進旋渦流量計，孔板流量計，超聲波流量計，浮子流量計等等專業生產廠家，銷售熱線:0517-83309798,15358660899,網址：www.abg58.com

豎裝蒸汽渦街流量計是主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質流量的儀表。可廣泛應用于化工、電力、冶金、礦山、水利等行業。生產

和檢定標準依據國家《豎裝蒸汽渦街流量計》檢定規程JJG1029-2007。

測量介質

液體: 熱水、冷水、輕質油、化工液體。 氣體：高爐煤氣、混合煤氣、各種單組分多組分氣體。 過熱蒸汽、飽和蒸汽。 壓縮空氣。 天然氣，液化氣，火炬氣

產品特點

傳感器內部無機械可動部件，可靠性高，壓力損失小。 傳感器適用溫度、壓力范圍寬：－40～350℃， 0～16Mpa。 量程范圍寬，精測量度高。 測量結果不受流

體密度、壓力、溫度、粘度等參數影響 數字信號處理技術，下限低，抗振性能優異。 12V~42V寬電源電壓輸入范圍適應各種復雜電源環境。 本安設計內

部自帶齊納安全隔離柵。 大屏幕液晶雙行顯示，讀數清晰易辨。 RamTron鐵電存儲數據保存。

管段式（鍛件本體）

管段式豎裝蒸汽渦街流量計出廠時已配備和現場管道內徑相同的工藝管道，管段式傳感器適用管道直徑：DN15～600mm。 分法蘭式和卡裝式兩種，法蘭式渦街采用標準符合國標GB/T9119-2000的法蘭，卡裝式渦街采用在管道上焊接法蘭，用長螺栓連接兩端面法蘭將渦街卡入。

   管段式豎裝蒸汽渦街流量計傳感器材質為不銹鋼，測量管材質為不銹鋼，特殊材質訂貨時說明。

管段式（鑄造本體）

產品按照日本國家標準JIS Z8766：2002，精密鑄造，旋渦發生體為鑄造一次成型減少了因焊接三角柱而產生的變形，提高了渦街信號的穩定性和產品的一致性，探頭安裝方式采用內藏式，性能更穩定，測量精度高，量程范圍大。

系統構成

豎裝蒸汽渦街流量計量系統示意圖

豎裝蒸汽渦街流量計：輸出工況流量信號 壓力變送器：被測介質（蒸汽、氣體）壓力變化較大時選用。 溫度傳感器：被測介質（蒸汽、氣體）溫度變化較大時選用，測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種，對流量補償即可。用于供熱量計量時，選用2只溫度變送器。 流量計算機：也稱“流量積算儀”、“二次表”等，內置流量計算公式，根據用戶功能設定和采集的外部流量計、壓力變送器、溫度傳感器的數據進行計算，得出質量流量、標準狀態流量、或者熱量等。

安裝

豎裝蒸汽渦街流量計可安裝在室內或室外。如果安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。 豎裝蒸汽渦街流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝豎裝蒸汽渦街流量計，液體珠流動方向應自下向上。 渦街頭流量計的上游側和下游側應留有較長的直管段，要求的上、下游直管段長度隨管道狀況不同而異。豎裝蒸汽渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D 之后。 安裝豎裝蒸汽渦街流量計的管道必須與流量計內徑一致，否則管道必須變徑。用戶可根據管道和施工的具體條件，按本產品操作手冊中的有關章節進行設計安裝。 在設計管道安裝時，傳感器或變送器放大器的上端應留有500mm 空間，以方便調試和檢修 當流量計需要溫壓補償式時，壓力變送器安裝在流量計上游1D，測溫元件（通常用鉑電阻PT100）安裝在下游3～5D

溫度傳感器安裝

溫度傳感器為PT100。 安裝位置應距豎裝蒸汽渦街流量計下游2D～5D。 溫度傳感器與管道垂直或與管道內流體流動方向 逆向傾斜安裝。

壓力變送器安裝

壓力變送器為兩線制4～20mA輸出。 安裝位置應距豎裝蒸汽渦街流量計小于2D。 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
