灑水、沖水試驗裝置

符合IPX3—4的灑水、符合IPX5—6的沖水裝置
一、設備主要技術規格及參數
 1. 型號：JL—1 JL--2；

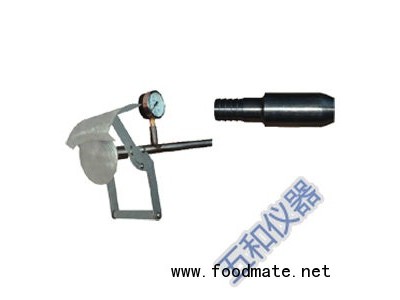

 2. 蓮蓬式灑水裝置（手持式灑水器）一套；
 3. 灑水器為78°噴霧錐體滴嘴附加30°角的活動擋板；
 4. 噴水量:10*(1±5%)L/min；
 5. 水壓：50—150kPa；
 6. 孔徑：0.5mm；
 7. 孔數：121個；
 8. 材料：SUS 304不銹鋼；
 9. 噴水角度：0～45度可調；
10. 立柱：優質不銹鋼管；
11. 噴水孔均為激光打孔；
12. 具有可調節擋水板；
13. 沖水式噴嘴兩套：噴嘴直徑6.3mm一套，噴嘴直徑12.5mm一套；
14. 水流量：噴嘴直徑6.3mm為（12.5±0.625）L/min；
            噴嘴直徑12.5mm為（100±5）L/min；
15. 水壓：按規定水流量調節；
16. 符合IPX7—8的浸水水箱尺寸：1000*1000*15000mm，8mmPVC塑料板材雙層制作，抗壓耐腐蝕，水箱加蓋，防止風塵雜物進入。（客戶可以自備）
二、結構設計
    蓮蓬式灑水裝置選用優質SUS304材料，由立柱、蓮蓬式灑水頭、可調節擋水板、可調節水流系統四部分組成。其中立柱、蓮蓬式灑水頭、可調節擋水板、采用SUS304不銹鋼材料制作，在進行水試驗時不會使其生銹。立柱底座為圓盤式。蓮蓬式灑水頭固定在立柱上，使用時將灑水頭從立柱上取下。裝置其它附件配件均為不銹鋼材料制作。
    沖水式噴嘴選用SUS304不銹鋼特制，分別固定在立柱兩側，與蓮蓬式灑水頭共用立柱。
配備三套流量計，三套壓力表分別控制流量和壓力，兩套沖水合用一臺壓力水泵，灑水則利用擺管的水泵。沖水可以利用IPX7-8浸水試驗的水箱。
    條件允許，控制可以安排在擺管設備的操作面板上。
