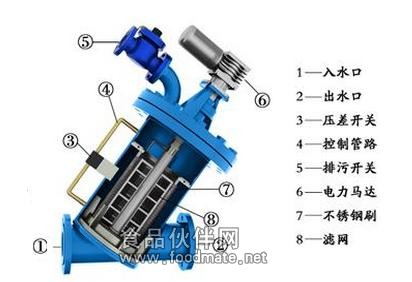

ROAZ-DS系列自清洗過濾器（習慣又稱電動刷式過濾器）是一種全自動電動清洗過濾器，過濾精度可達20微米。其主要結構是在過濾器濾網內安裝一套刷子，刷子由電機帶動旋轉，在過濾器 端蓋上安裝一個電磁排污閥。清洗時，來自壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在水力的作用下，通過排污閥排出過濾無需斷流。過濾和清洗水流從過濾器進口流人，經過濾網后從出口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當過濾器上下游(進出口)壓差達到預定值時(0.05 MPa)，壓差開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物排走。
設備配置說明
ngdesc="undefined" style="padding: 0px; margin: 0px; list-style: none;" />
控制系統
采用PLC或單片機自動控制。可根據壓差或定時控制反沖洗，并可手動清洗和選擇設計為連續清洗，發生故障時有警示信號或相應之動作。
制造材質
過濾器殼體：碳鋼環瀝青漆、環氧樹脂涂布（根據要求可用不銹鋼）。
濾網：全不銹鋼
清洗裝置：不銹鋼，尼龍，PVC。
排污閥：鑄鐵、黃銅、不銹鋼。
密封圈：合成橡膠，聚四氟乙烯。
| 微米 | 3500 | 2500 | 1500 | 800 | 500 | 300 | 200 | 130 | 100 |
| 毫米 | 3.5 | 2.5 | 1.5 | 0.8 | 0.5 | 0.3 | O.2 | 0.13 | 0.1 |
| 目 | 4 | 6 | 10 | 20 | 30 | 50 | 75 | 120 | 155 |
基本參數
| 型號 | 管徑 (mm) | 過濾流量 (m2/h) | 過濾面積 (cm3) | 排污閥DN (mm) | 一次清洗 水量(L) | 電機功率 (KW) | 重量 (Kg) | D (mm) | A (mm) | A (mm) | B (mm) | C (mm) | C (mm) | L (mm) | G (mm) |
| ROAZ-DS-Y4 | 100 | 80 | 2750 | 40 | 150 | 0.18 | 71 | 273 | 555 | 1000 | 800 | 965 | 1500 | 300 | 320 |
| ROAZ-DS-Y6 | 150 | 160 | 5780 | 40 | 150 | 0.18 | 102 | 273 | 800 | 1400 | 800 | 1350 | 2500 | 300 | 320 |
| ROAZ-DS-Y8 | 200 | 300 | 5780 | 40 | 150 | 0.18 | 113 | 273 | 800 | 1400 | 800 | 1350 | 2500 | 300 | 320 |
| ROAZ-DS-Y10 | 250 | 450 | 6000 | 50 | 200 | 0.37 | 260 | 426 | 690 | 1200 | 1250 | 1235 | 2000 | 340 | 430 |
| ROAZ-DS-Y12 | 300 | 650 | 6000 | 50 | 200 | 0.37 | 265 | 426 | 705 | 1200 | 1250 | 1240 | 2000 | 340 | 430 |
| ROAZ-DS-Y14 | 350 | 900 | 12000 | 80 | 500 | 0.55 | 550 | 630 | 960 | 2000 | 1600 | 1680 | 2800 | 365 | 550 |
| ROAZ-DS-Y16 | 400 | 1200 | 12000 | 80 | 500 | 0.55 | 580 | 630 | 960 | 2000 | 1600 | 1680 | 2800 | 365 | 550 |
