飛針測試系統

 飛針測試系統【深圳華普通用科技有限公司(簡稱華普通用) 】最初是為裸板而設計的，也需要復雜的軟件和程序來支持；現在已經能夠有效地進行模擬在線測試了。

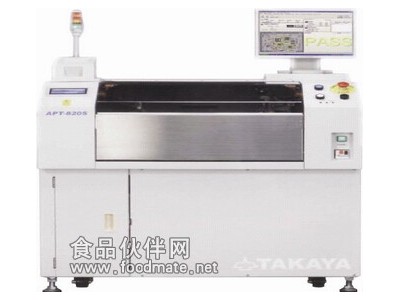

   APT-820S是以移動探針方式檢測電路板之新型在線測試儀。測針在X、Y和Z方向一邊移動一邊檢測電路板，所以無需使用高價針盤和其它檢測夾具。使用本機之后，既可減少制作針盤和測試夾具的成本，又能方便地對試產電路板和中小批量板進行測試。 測針準確接觸細小間距之測試點。對針盤夾具所不能豎針的高密度SMT電路板，機器也能簡單、方便地以編程方式測試。另對光學、目視和功能檢測所不能找到的微細焊點短路及組件常數錯誤等不良，機器都能精確地加以檢出。

飛針測試系統的作用：

    在SMT電路板測試和質量保證中顯示威力的飛針在線測試系統對于高密度SMT電路板，僅使用目測手段、外觀檢測機（AOI）和功能測試儀，想要找到板上所有的不良是不可能的！此外，不良板的修理工序越往后道工程推移，修理的成本費用就越昂貴！為了解決這類問題，提高SMT板的質量，在世界各地的電路板組裝在線已廣泛使用在線測試儀。因此，在線測工序也顯示出了日倶增的重要性！

特征：

1．花崗巖平臺

機器平臺是花崗巖結構，長年使用不會變形。保持結構平面精度和高精度測針定位

2．測試可靠性高

對易于充電荷的電容，裝載了自動放電功能，在測試時保護測定部. LRC元器件的測定信號的全部模式、量程都在0.3V以下,不會對IC產生任何不良影響.

3.  測試程式簡單制作

具有基準值產生功能和數據編程功能, 還可表示測定波形和周遍電路圖

測試數據的編程和調整都可在短時間內完成

測試坐標的修改和變更可利用屏幕坐標圖邊看邊做, 簡單易行

4. 接觸不良重測功能

備有四方向測針微小移動,自動再檢測功能,以防止產生誤判定

5. 影象辨識系統/高亮度雙色LED照明

以CCD攝像器和光學影象辨認系統對坐標進行補正,解決被測板自身的傾斜和伸縮問題

對因回路原因而不能進行電測的元器件,可進行器件有無,種類和裝配方向的光學檢測

機內在不同角度裝有四個紅,藍兩色的LED照明單元,可按被測元器件的顏色,形狀和項目調整亮度,進行設定.影象辨識能力的可靠性高.

6. IC開路測試系統(選件)

裝有2枚以獨立技術開發的傳感棒,以電氣方式檢測出QFP和SOP的IC焊接浮腳.測試時不受引腳形狀和焊盤尺寸的限制, SOJ,BGA 等各種IC焊接浮腳也能測出

7. 備有自動傳送系統

8. 具備各種自動檢測功能

9. 機器占地面積很小(W1,090×D850×H1,175 mm)

10.小型板測試機(可測板尺寸330×250 mm）
