一、防爆白酒流量計概述：
XC-LWGY防爆白酒流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
二、防爆白酒流量計產品特點：
1．傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，精確度高。
5．具有較高的抗電磁干擾和抗振動能力。
三、防爆白酒流量計工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
四．防爆白酒流量計主要技術性能：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-196～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達250米；
9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。
表一
| LWGY□ | □□□ | □ | □ | □ | 說 明 | |||||||||
| 類 型 | LWGYA | 流量傳感器脈沖輸出三線制，+12V供電； | ||||||||||||
| LWGYB | 現場顯示型3V電池供電； | |||||||||||||
| LWGYC | 現場顯示帶4～20mA或脈沖輸出，+24V供電； | |||||||||||||
| LWGYD | 流量變送器4～20mA輸出，+24V供電； | |||||||||||||
| 公 稱 通 徑 | 4 | 正常流量范圍 m3/h | 0.04～0.25 | 擴展流量范圍 m3/h | 0.04～0.4 | |||||||||
| 6 | 0.1～0.6 | 0.06～0.6 | ||||||||||||
| 10 | 0.2～1.2 | 0.15～1.5 | ||||||||||||
| 15 | 0.6～6 | 0.4～8 | ||||||||||||
| 20 | 0.8～8 | 0.45～9 | ||||||||||||
| 25 | 1～10 | 0.5～10 | ||||||||||||
| 32 | 1.5～15 | 0.75～15 | ||||||||||||
| 40 | 2～20 | 1～20 | ||||||||||||
| 50 | 4～40 | 2～40 | ||||||||||||
| 65 | 7～70 | 3.5～70 | ||||||||||||
| 80 | 10～100 | 5～100 | ||||||||||||
| 100 | 20～200 | 10～200 | ||||||||||||
| 125 | 25～250 | 12.5～250 | ||||||||||||
| 150 | 30～300 | 15～300 | ||||||||||||
| 200 | 80～800 | 40～800 | ||||||||||||
| 防爆 | 無標記，為非防爆型 | |||||||||||||
| B | 防爆型 | |||||||||||||
| 精度等級 | A | 精確度0.2級 | ||||||||||||
| B | 精確度0.5級 | |||||||||||||
| C | 精確度1.0級 | |||||||||||||
| 渦輪類型 | A | 正常流量范圍 | ||||||||||||
| B | 擴展流量范圍 | |||||||||||||
| 說明： DN4～DN10管徑螺紋連接或焊接，配有前后直管段和過濾器,壓力為6.3MPa。 DN15～DN40管徑的傳感器為螺紋連接，壓力為2.5MPa。 DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6Mpa。 DN15～DN40管徑可選配前后直管段或活接頭，材質分碳鋼和不銹鋼。 DN15～DN40管徑如需法蘭連接，訂貨時說明。 ★高壓型及特殊要求訂貨時說明。 | ||||||||||||||
五、防爆白酒流量計使用
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆ 傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
◆ 配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障
公 司：上海興辰自動化設備有限公司
聯系人：葉文龍
1.卡箍連接脈沖輸出白酒流量計及顯示二次儀表圖片：

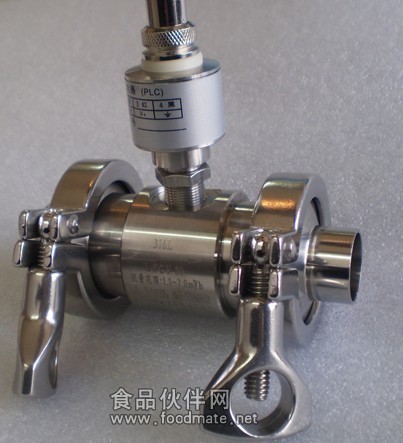

（卡箍連接白酒流量計）

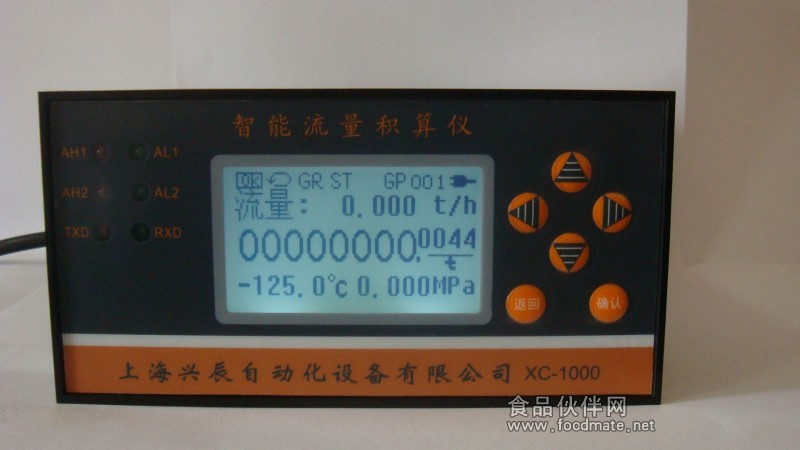

（全中文流量積算儀圖片）
