公司基本資料信息
|
|||||||||||||||||||||||||||
公司網址： www.vision-in-x.com
品牌：德國Vision in X
產品名稱：管板焊縫數字成像系統
型號:無
規格：50kv-130kv
類別：無損檢測設備
關鍵詞：德國管板焊縫成像、德國VISION IN X、管子管板X射線成像、焊縫X射線成像、熱交換器X成像、金屬焊縫X成像、管板焊縫無損檢測、手持式X射線、管板焊縫成像、便攜式X射線
詳細介紹：德國Vision in X 是家生產管板焊縫無損探傷即時成像的廠家
大連林帝科技發展有限公司是德國Vision in X 管板焊縫即時成像系統的中國代理商
產品介紹：熱交換器、鍋爐和蒸汽發生器等壓力容器都會涉及管子和管板的接頭，此類接頭的質量控制對于壓力容器的安全運行而言十分重要。以前只是依靠目視、表面檢測等手段，結果的準確性不能得到保證。現在，我司代理的德國VX 數字x射線管板接頭檢測設備，的解決了此類焊縫的檢測問題
應用領域：鍋爐廠，熱交換器，化工，壓力容器，管道，石化工業，電廠，航空工業，國家及第三方檢測機構

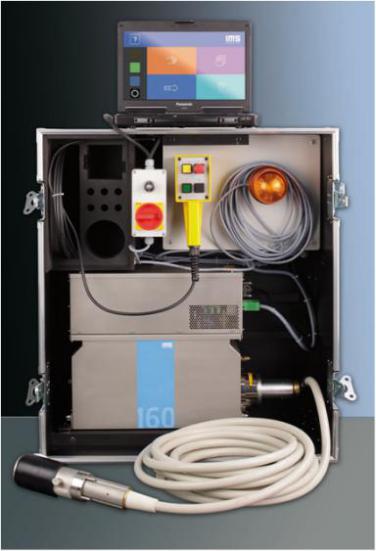

設備圖片：
 |

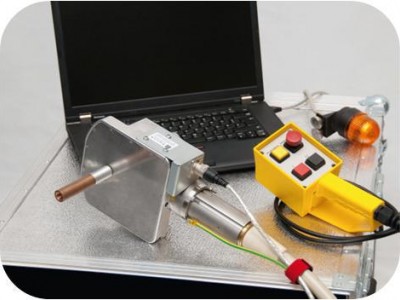

設備構成：
v100μm 空間分辨率高效數字平板探測器
v棒陽極金屬陶瓷X射線源，檢測直徑約40mm
vX射線能量：50-130kV；管電流1.66mA
v高壓發生器
v筆記本電腦
v控制射線源和數字探測器的軟件，具有圖像顯示、處理、分析和報告生成功能
v移動工作平臺（所有部件均可裝入運載箱內，運載箱可放進汽車后備箱運輸）
產品參數：
| 檢測管徑 | 12-40mm |
| 檢測氣孔 | 0.2mmTi/0.3mm steel |
| 管電壓 | 50-130KV |
| 管電流 | 0-1.66mA |
| 探測器像素尺寸 | 100μm 1×1/ 200μm 2×2 |
| 工作溫度 | +10℃ +40℃ |
| 相對濕度 | 75% |
| 電源接線 | 120/230 VAC 10/5A,60/50 Hz |
| 總重量 | 約90KG |
| 存儲運輸箱 | 尺寸約80×60×65 cm³ 或客戶定制 |

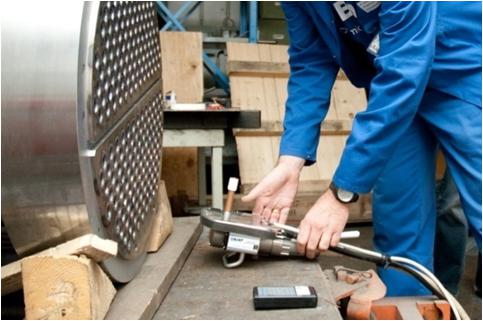

檢測過程：
 | |||
 | |||
三種檢測方式的優勢對比：
| 同位素Ir-192
| X射線機 膠片系統NDT檢測 | X射線機 數字射線平板系統NDT檢測 |
|
|
|
|
|
優勢： v 穿透厚度范圍大 v 易于應用 不足： v 放射源總在產生輻射 v 需要專門存儲放射性物質的容器 v 有限的分辨率 v 同DDAs相比效率低下 |
優勢： v 分辨率高 v 曝光參數固定 v 便于運輸 不足： v 效率低 v 使用成本高 |
優勢： v 分辨率高 v 較低的曝光率 v 及時評價 v 無消耗品 不足： v 需要機械系統（工裝）一次投入高 |
設備優勢：
v節省成本和人力：沒有耗材（無需膠片、洗片）；檢測速度快（小于10s），縮短總的檢測時間（1/10 常規時間）
v處理：檢測結果即時可得；計算機輔助評價；數字評估、存檔
v只需2×2m²小區域，不影響生產，停產時間短。更廣泛的應用領域和更高的檢測靈敏度：鈦合 金材料可發現0.2 毫米氣孔，鋼材可發現0.3mm 氣孔（使用Ir192 的話，0.8 毫
米直徑孔不能發現）；的檢測可行性
v焊接過程優化，易于現場直接評定結果
v既可應用于生產制造，也滿足在線檢測
